Электрический буровой станок шарошечного бурения. Предназначен для бурения технологических взрывных наклонных (от 0о до 45о от вертикали) скважин глубиной до 55м и диаметром от 160 до 270мм скважин в породах крепостью 6-21ед. по шкале проф.Протодьяконова на открытых горных работах.
Для контроля процесса бурения используются современные контрольно-измерительные приборы. Созданы удобные условия для работы машиниста.
С момента создания новые или модернизированные буровые станки, которые затем проходят промышленные испытания на разхличных горных предприятиях, находятся под постоянным вниманием специалистов конструкторской и сервисной служб завода "Рудгормаш", которые собирают, анализируют и вносят изменения, модернизируя серийное исполнение станка.
• модернизирована система отопления кабины с забором воздуха с улицы и равномерным распределением потока тёплого воздуха по периметру кабины. Установлена система кондиционирования воздуха в кабине;
• разработана и внедрена в производство новая комфортабельная кабина с повышенной звукоизоляцией и герметичностью, большим обзорным стеклом и двойным стеклопакетом; машинист будет уютно чувствовать себя даже в самых суровых климатических условиях;
• по дополнительному запросу, возможна комплектация кабины оператора бытовыми приборами: микроволоновая печь, холодильник, радиоприемник и т.д.;
• станок комплектуется эргономичным виброзащищенным креслом. Органы управления выведены на кресло, что позволяет выполнять основные рабочие операции в наиболее комфортных условиях;
• для создания в кабине машиниста избыточного давления внедрена дополнительная независимая система принудительного наддува воздуха;
• электрические коммуникации кабины выведены из межстеночного пространства внутрь кабины и размещены снаружи в специальных каналах, удобны для монтажа, осмотра и обслуживания;
• вход в кабину теперь производится с трапа машинного отделения;
• имеется возможность установки системы удаленного контроля с передачей на пульт диспетчера информации об основных параметрах работы станка, позиционирование на блоке карьера;
• имеется возможность установки системы активной безопасности на базе системы видеонаблюдения с интеллектуальным распознаванием объектов и предотвращением столкновений;
• непрерывно ведутся и внедряются изыскания, нацеленные на автоматизацию и оптимизацию процессов бурения: система плавного поворота в движении, система автогоризонтирования станка, система установки угла наклона мачты и т.п.;
• установлена система видеонаблюдения, позволяющая машинисту контролировать с рабочего места ключевые процессы: подъем-спуск головки бурового снаряда при наращивании или свинчивании штанг; состояние скважины; состояние люнета; работу компрессорной установки;
• применено радиоуправление станком с переносного пульта управления.
Параметры | Исполнение | ||||
187 | 185 | 179 | 193 | 190 | |
Диаметр скважины, мм | 250 | 215 | |||
Угол наклона скважины, град | 0; 15; 30 (по ТЗ заказчика 0..300, через 50) | ||||
Длина штанги, м | 8,2 | 8,2 | 8,2 | 9,85 | 8,2 |
Количество штанг, шт | 7 | 7 | 4 | 4 | 4 |
Глубина бурения, м | 55 | 55 | 32 | 38 | 32 |
Способ пылеподавления | мокрое | сухое | |||
Напряжение питания, В | 6000 | 380 | 380 | 6000 | 380 |
Суммарная установл.мощность, кВт | 578,9 | 534 | 534 | 578,9 | 534 |
Мощность двигателя вращателя, кВт | 120 | 90, переменный ток с частотным регулированием | |||
Скорость спуска/подъема бурового снаряда, м/мин | 20/17 | ||||
Скорость подачи бурового става на забой, м/мин | 0..3 | ||||
Производительность компрессора, м3/мин | 44 | 32 | 44 | 32 | |
Частота вращения бурового става, об/мин | 0..120 | 0..150 | 0..120 | ||
Мощность двигателя привода хода, кВт | 2х45 переменный ток – частотное регулирование скорости | ||||
Скорость передвижения, км/ч | 0-1,3 | ||||
Макс.преодолеваемый подъем, градус | 12 | ||||
Вес станка, кг | 90000 | ||||
Габаритные размеры с поднятой мачтой, м |
|
|
|
|
|
Длина | 10,5 | 10,5 | 10,5 | 10,5 | 10,5 |
Ширина | 6,1 | 6,1 | 6,1 | 6,1 | 7,0 |
Высота | 16,9 | 16,9 | 16,9 | 19,8 | 16,9 |
Габаритные размеры с опущенной мачтой, м |
|
|
|
|
|
Длина | 15,6 | 15,6 | 15,6 | 19,2 | 15,6 |
Ширина | 6,5 | 6,5 | 6,5 | 6,6 | 7,0 |
Высота | 7,1 | 7,1 | 7,1 | 7,3 | 7,1 |
Специалисты СКБ компании Рудгормаш являются экспертами в своей области и обладают знаниями для оптимизации срока службы изнашивающихся частей, на основе которых были проведены следующие изменения в конструкции станка:
- дополнительный охладитель масла гидравлической системы для обеспечения стабильной работы гидропривода за счет снижения температуры масла в жаркие периоды;
- утепленный водяной бак, обеспечивающий работу станка в условиях самых низких температур воздуха;
- применены передовые решения в области автоматики (CAN-линия, ModBUS-шина), которая позволила вместо сотен проводов использовать одну линию;
- применены задние упоры редуктора хода с целью продления эксплуатационного ресурса и предотвращения несвоевременного выхода из строя;
- система контроля температуры подшипников электродвигателя компрессора, опорного узла и маслонасосной станции с целью повышения эксплуатационных характеристик;
- значительно улучшены характеристики системы пылеотдува за счёт модернизации аэродинамических характеристик воздуховода;
- выпущена модификация станка станка каркасно-платформенного типа, автономного исполнения с прицепной дизель-генераторной установкой;
- разработана модификация станка с гусеничным ходом экскаваторного типа для работы в тяжелых условиях эксплуатации. Модернизация обеспечивает преимущество в ремонтопригодности и надежности станка по сравнению с классическим исполнением с литыми звеньями. Гарантия на гусеничный ход составляет 4000 м/часов;

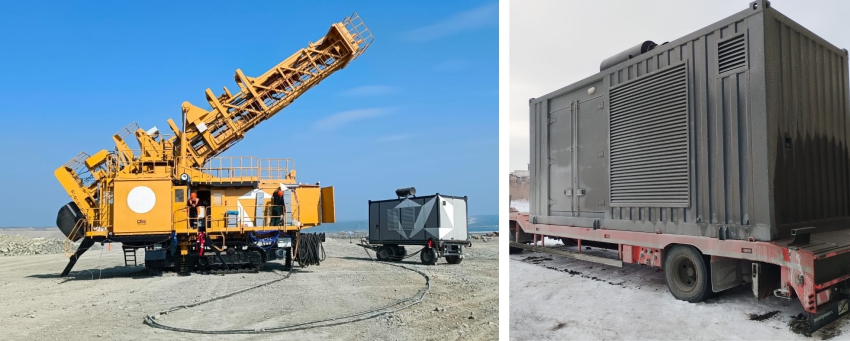

Возможна поставка бурового станка в комплекте с дизель-генераторной установкой ДГУ
Реализованное нами решение значительно снижает затраты на обслуживание по отношению к существующим альтернативным аналогам дизельных станков данного класса, а также сокращает время на перемещение станка, что, безусловно, сказывается на увеличении производительности и эффективности его использования.
