Код ОКПД2 28.92.40.110 Год постановки на производство 1984
Предназначен для рассева руды на два класса по крупности.

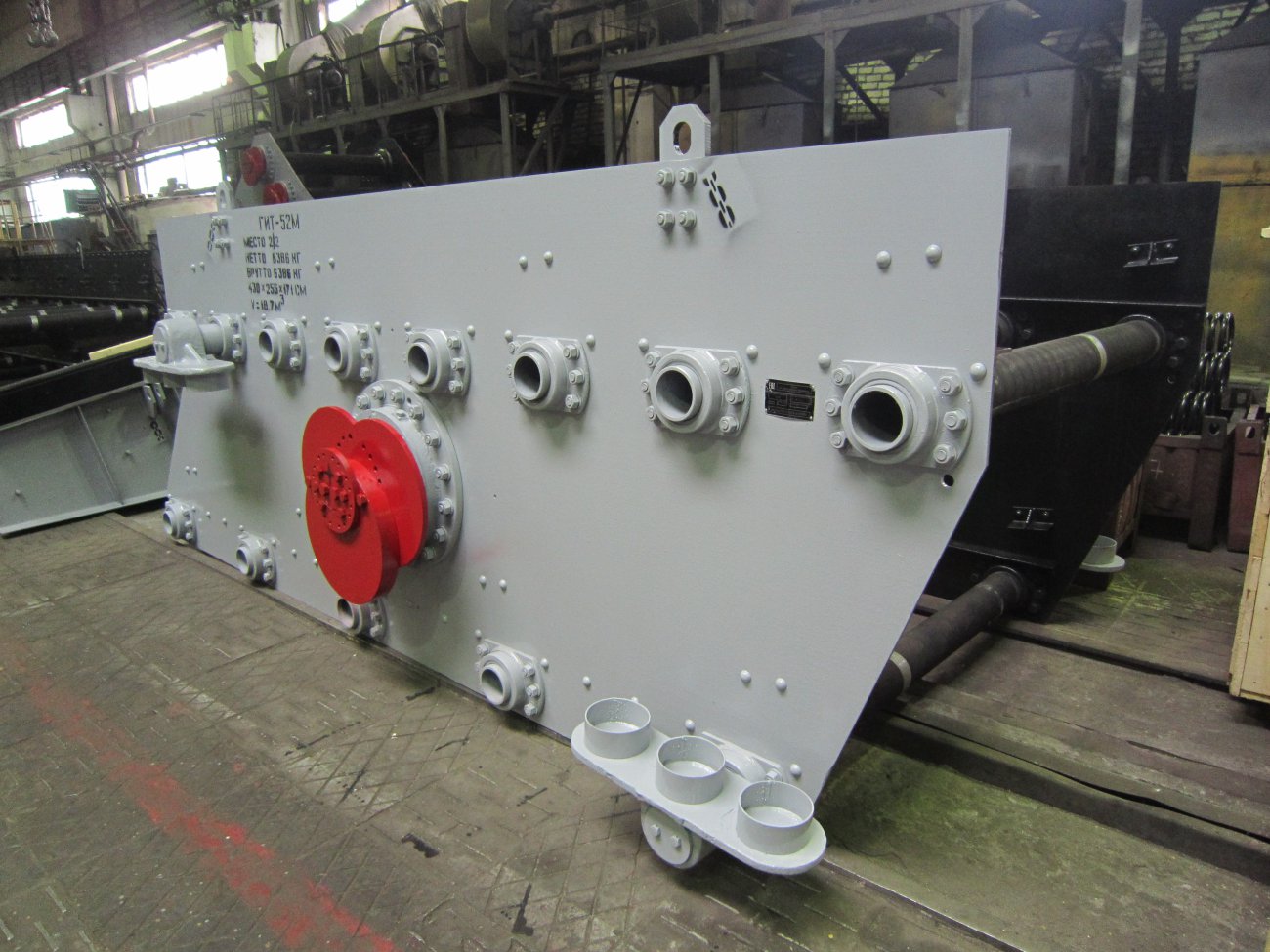

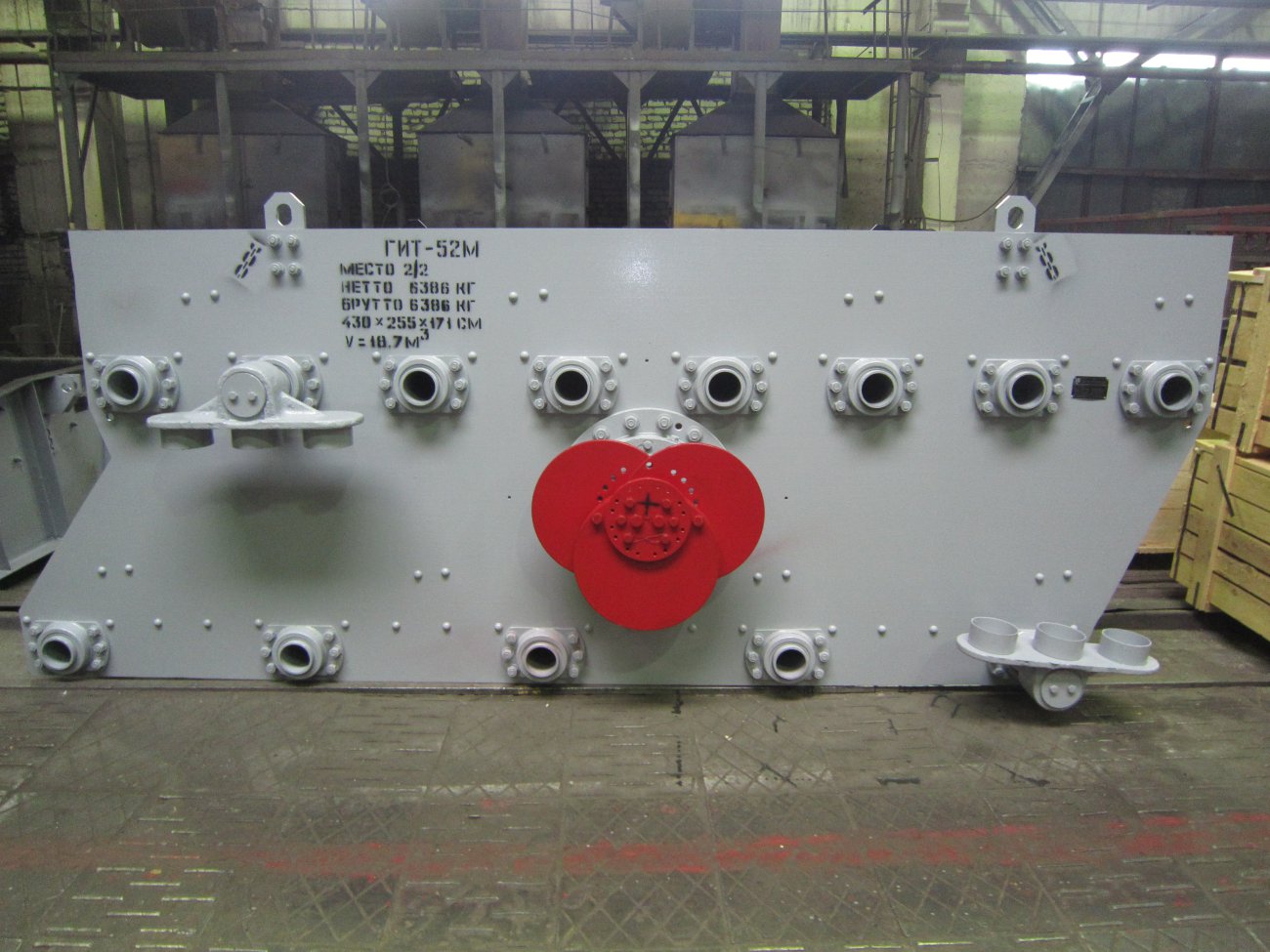

Грохот состоит из короба, просеивающей поверхности (2яруса), вибратора, привода, пружинных опор или подвесок.
Короб грохота является основной сборочной единицей, на которой размещаются и крепятся все основные узлы. Короб состоит из двух бортовых стенок, соединенных поперечными связь-балками. Эти элементы короба защищены от абразивного износа резиновой футеровкой.
Максимальное амплитудное значение динамических нагрузок на строительные конструкции от одной опоры грохота, кН:
- в вертикальном направлении при установившемся режиме работы – 2,4 при выбеге (остановке) грохота – 19,0
- в горизонтальном направлении при установившемся режиме работы – 1,2 при выбеге (остановке) грохота – 3,8
Полная техническая характеристика
| Производительность, т/ч | 350-1000 |
| Тип верхней просеивающей поверхности | Колосниковая решетка с величиной щели, мм |
| 8; 12; 20 | |
| 30; 40; 60 | |
| 80; 100 | |
| Тип нижней просеивающей поверхности | Проволочная тканная сетка с размерами ячеек, мм |
| 12х12 | |
| 20х20 | |
| 25х25 | |
| Размеры просеивающей посерхности, мм | 1750х3990 |
| Мощность вибратора, кВт | 18,5 |
| Габаритные размеры, мм | 4295х3360х2070 |
| Масса, кг | 6880 |
Конструктивные особенности грохотов производства завода РУДГОРМАШ:
- замена сварных соединений элементов крепления просеивающих поверхностей к борто-винам грохота на заклепочные соединения, исключающие образование зон термического напря-жения;
- конструкция вибраторов встроенная, что исключает возникновение боковых колебаний;
- применение в вибраторах виброустойчивых подшипников со специальным профилем по-верхностей качения и центрацией латунного сепаратора по наружной обойме 40-3640АМНК5 (производства минского подшипникового завода);
- смазка вибратора картерного типа;
- применение упруго-податливых связей между бортовинами короба и связь-балками, ком-пенсирующих дополнительные колебательные нагрузки на бортовины от грохотимого материала (см. выше).
По требованию заказчика грохот может комплектоваться дополнительно:
- принудительной системой смазки (маслостанция);
- датчиком контроля температуры подшипниковых узлов;
- датчиком оборотов – контроль обрыва лепестковой муфты;
- шкафом управления;
- частотным преобразователем.
Часто задаваемые вопросы о грохоте ГИТ-52М
- Для чего предназначен ГИТ-52М?
ГИТ-52М — инерционный грохот тяжёлого типа. Он оснащён просеивающей поверхностью в два яруса, что позволяет разделять материал по крупности. - Каковы основные технические характеристики?
Размеры просеивающей поверхности — 1750 × 3990 мм, мощность вибратора — 18,5 кВт, габаритные размеры — 4295 × 3360 × 2070 мм - Какова производительность грохота?
Указанная производительность 350–1000 т/ч . Фактическая производительность зависит от материала и условий грохочения. - Какими просеивающими поверхностями можно комплектовать грохот?
Для верхнего яруса - колосниковая решётка с вариантами щели 8, 12, 20, 30, 40, 60, 80 и 100 мм; для нижнего — проволочная тканая сетка с ячейками 12 × 12, 20 × 20 или 25 × 25 мм. Подходящую комбинацию следует выбирать под материал и требуемое разделение. - Как подобрать просеивающую поверхность?
Для подбора подготовьте данные о материале и его гранулометрическом составе, требуемых фракциях и производительности. По ним можно согласовать тип и параметры поверхностей для верхнего и нижнего ярусов. - Что нужно указать при заказе запасных частей?
Укажите обозначение и наименование детали, её позицию на чертеже и требуемое количество. Для подбора также сообщите заводской номер и год выпуска грохота. Если обозначение неизвестно, приложите фотографию детали или эскиз с размерами. - Какие узлы требуют внимания при обслуживании?
Обращайте внимание на состояние просеивающих поверхностей и их креплений, вибратора и привода, подшипников, опор и резьбовых соединений. Периодичность осмотров и смазки определяйте по руководству по эксплуатации конкретного грохота. Перед обслуживанием остановите и отключите оборудование. - Какие данные нужны для монтажа и комплектации?
Для предварительного согласования подготовьте данные о материале, требуемой производительности и просеивающих поверхностях. Для увязки с технологической линией пригодятся план размещения с размерами и отметками, сведения об опорах или фундаменте, подключении питания и системе управления. Это перечень исходных данных для согласования, а не подтверждённые требования из руководства по монтажу.
