Предназначено для периодического продвижения железнодорожных составов, сформированных в любой последовательности из четырех-, шести- и восьмиосных полувагонов общей массой до 2000 т, на погрузочных и разгрузочных пунктах шахт и обогатительных фабрик. Код ОКП 314483

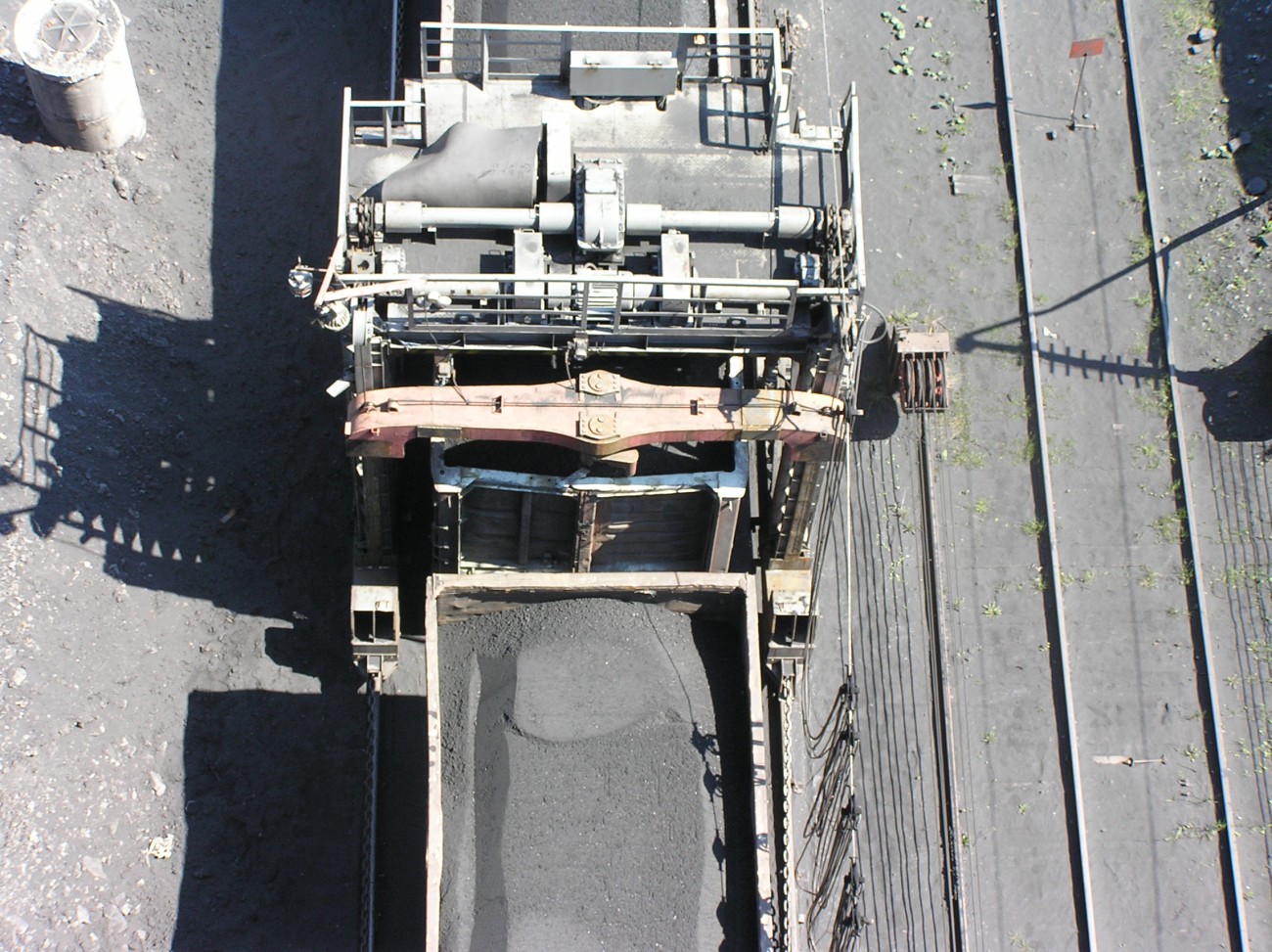

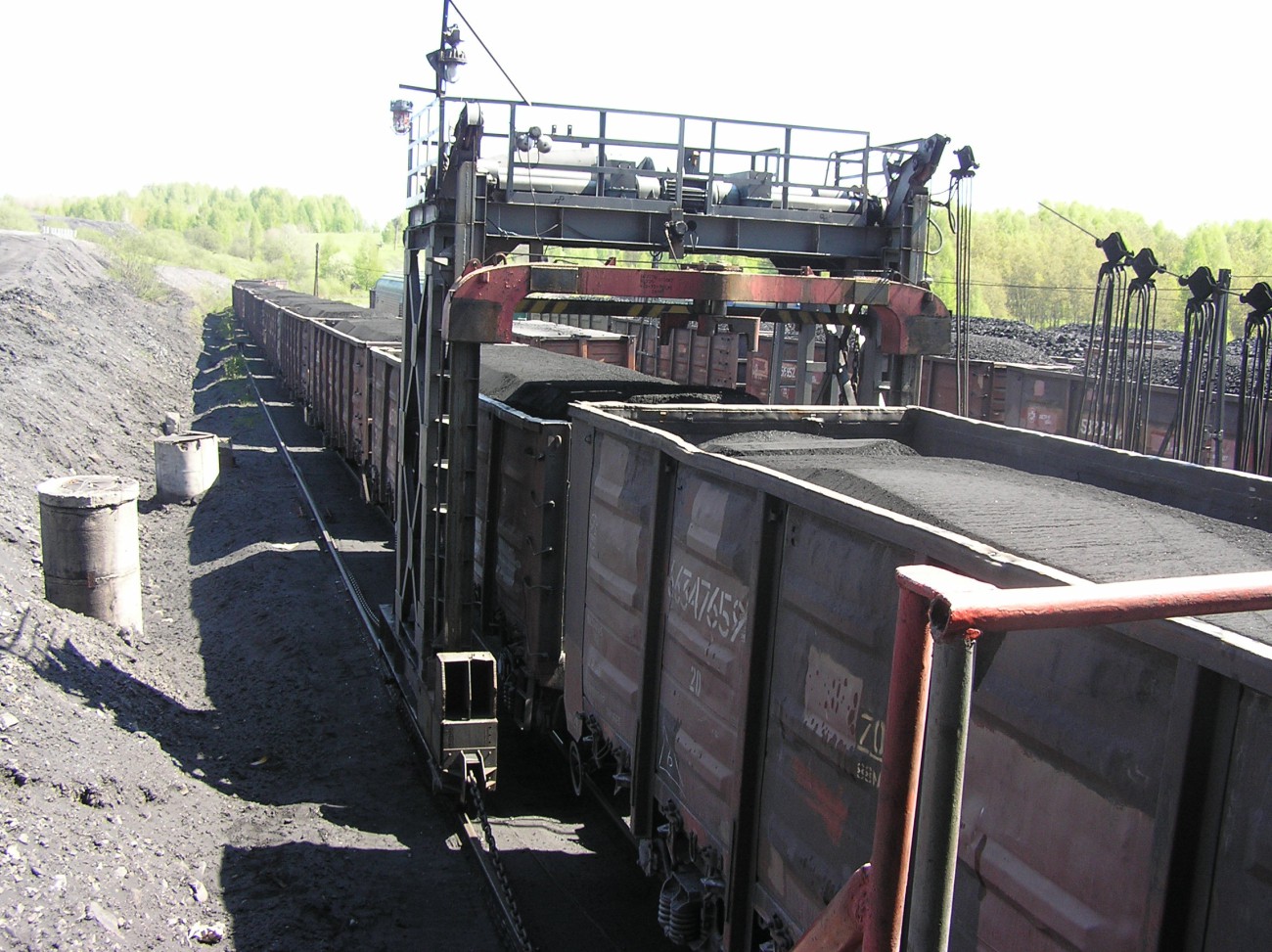

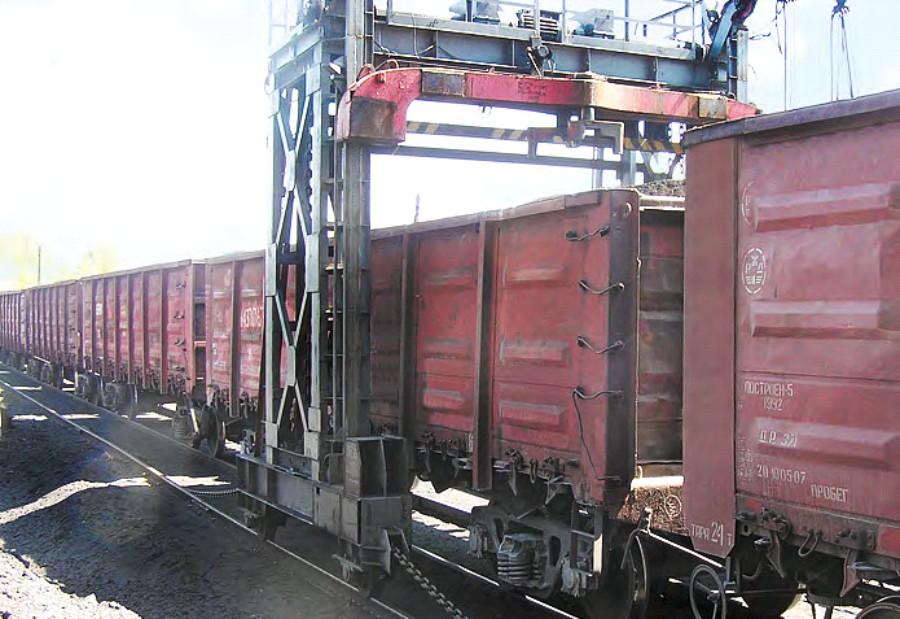

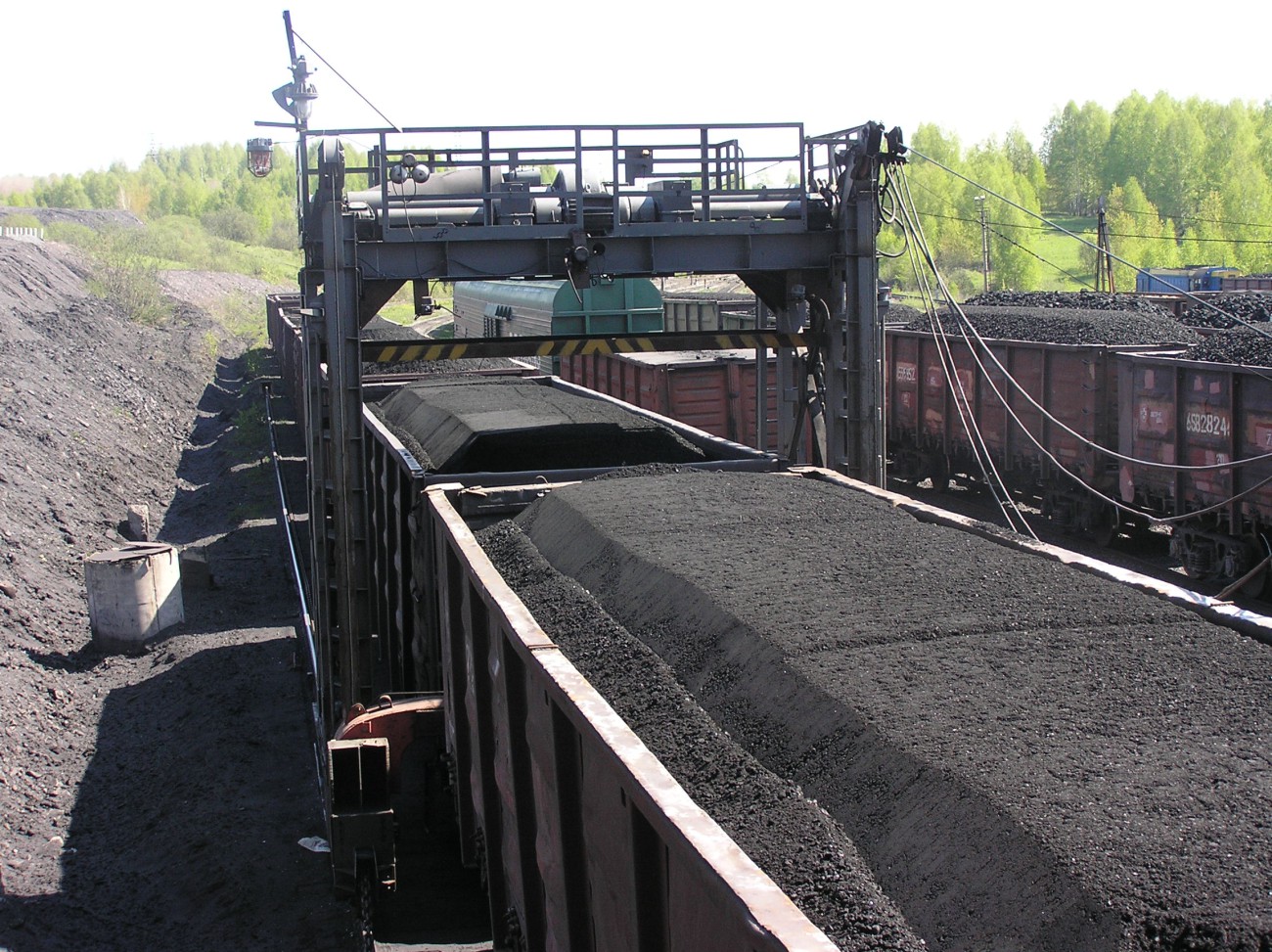

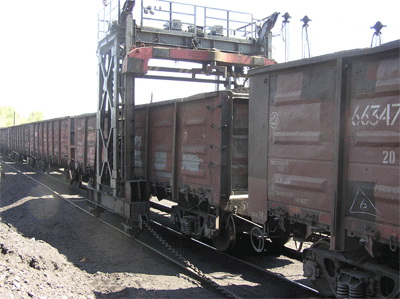

Устройство состоит из отводки путевого выключателя; двух анкерных устройств; устройства токоподводящего; разводки кабелей; замкнутой в кольцо цепи; толкателя портального типа, снабжённого балкой. Толкатель имеет возможность перемещаться вдоль состава за счёт перекатывания по лежащей на грунте круглозвенной цепи.
Управление устройством – дистанционное.

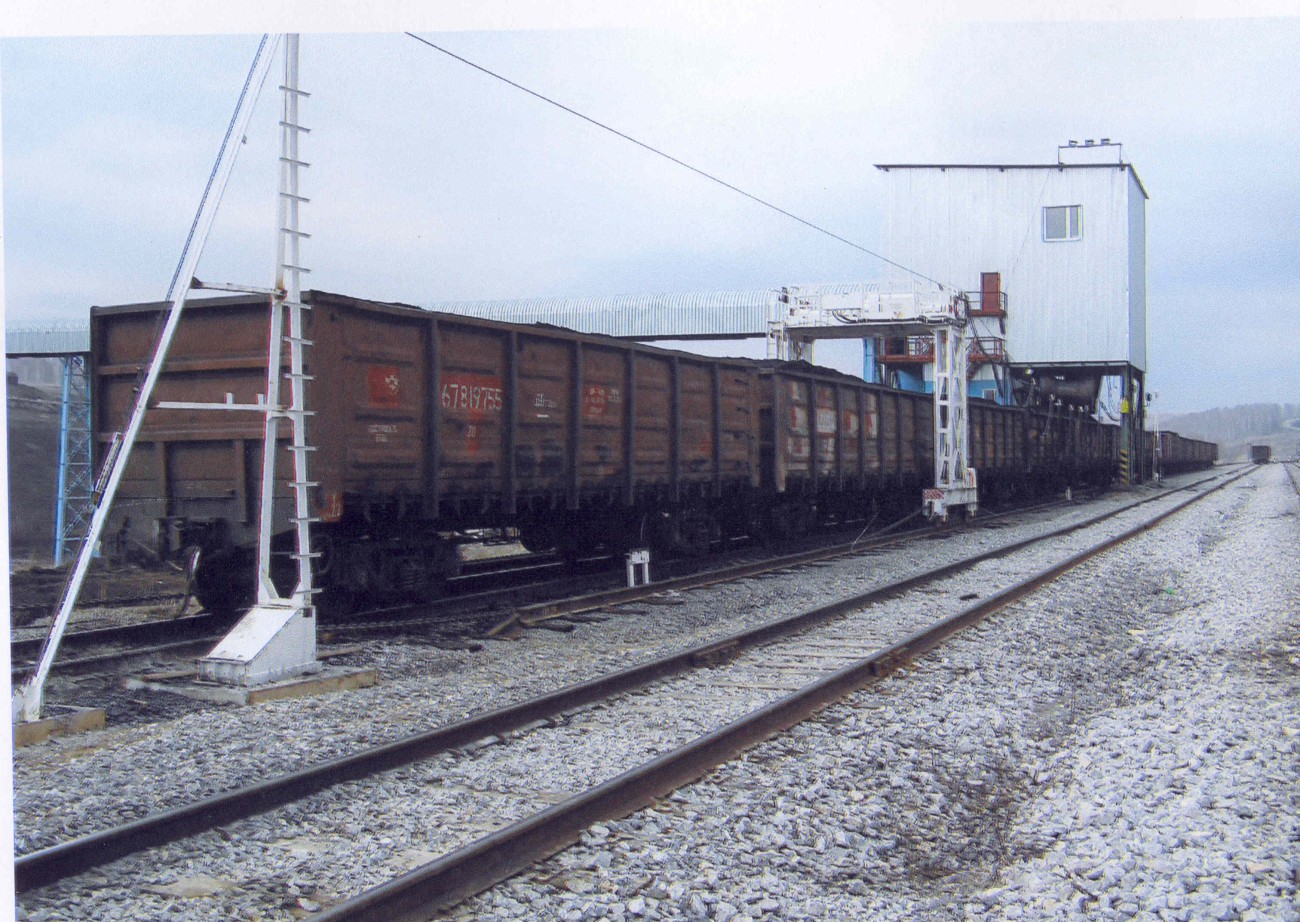

Состав, сформированный из порожних полувагонов, подаётся локомотивом на пункт погрузки в зону действия устройства так, чтобы первый вагон остановился под погрузочным бункером. Далее, на период погрузки состава, локомотив освобождается. Толкатель устройства, под действием привода перемещения, подходит к первому полувагону и останавливается. Упорная балка опускается до уровня сцепного устройства полувагона и соединяется с ним с помощью специальных замков, установленных на балке. В процессе загрузки толкатель протягивает состав со скоростью до 0,22 м/с.
Скорость регулируется в зависимости от интенсивности потока материала, загружаемого в полувагон. Толкатель перемещает состав, пока не загрузится группа полувагонов, максимальное число которых равно шести четырехосных полувагонов. Толкатель перегоняется к последнему загруженному полувагону. Балка опускается между гружённым и порожним полувагоном и сцепляется с составом. Включается привод хода толкателя. Начинается продвижение состава и загрузка партии полувагонов.
Цикл повторяется до окончания загрузки всего состава. После чего отключаются механизмы погрузочного пункта, и полностью загруженный состав выводится локомотивом из зоны погрузки.
Технические характеристики:
| Максимальное тяговое усилие, кН, не менее | 245 |
| Скорость передвижения, м/с, не менее | 0,22 |
| Направление перемещения толкателя | вперед, назад |
| Ход толкателя, м, не более | 85 |
| Скорость подъема - опускания упорной балки, м/с, не более | 0,3 |
| Установленная мощность двигателей, кВт | 66 |
| Напряжение, В | 380 |
| Колея толкателя, мм | 4255±50 |
| База толкателя, мм | 3500±50 |
| Габаритные размеры, м | |
| - длина | 100±1,0 |
| - ширина | 4,8±0,1 |
| - высота | 6,2±0,1 |
| Масса, кг, не более | 25000 |
Дополнительные сведения. УПВ оснащен:
- системой видеонаблюдения за движением упорной балки;
- системой частотного регулирования скорости перемещения толкателя;
- упорной балкой шириной 400 мм, что существенно улучшает условия управления
