Предназначена для механизации погрузки горной массы и доставки ее к месту разгрузки на расстояние до 100 м при проходке горизонтальных подготовительно-нарезных выработок сечением от 7 кв. метров и выше. Код ОКП 31_4242.
Высокая проходимость и компактность конструкции обеспечивают эффективную эксплуатацию машины в стесненных условиях горных выработок.

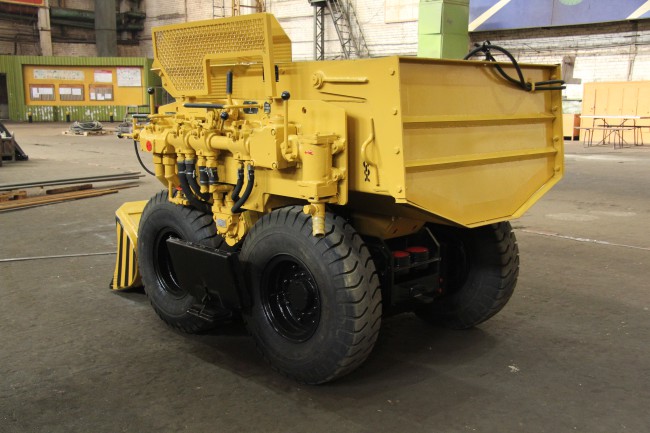

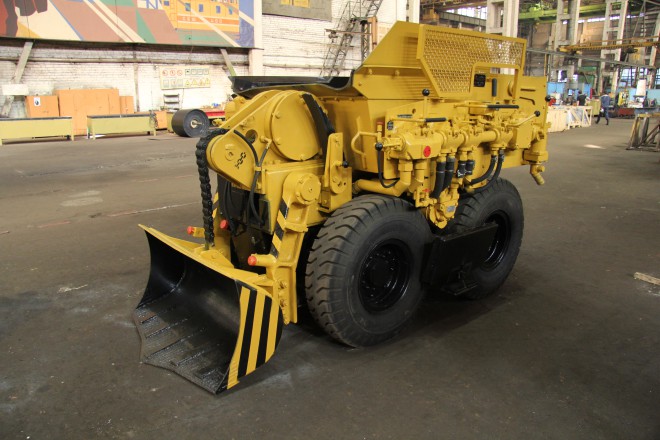

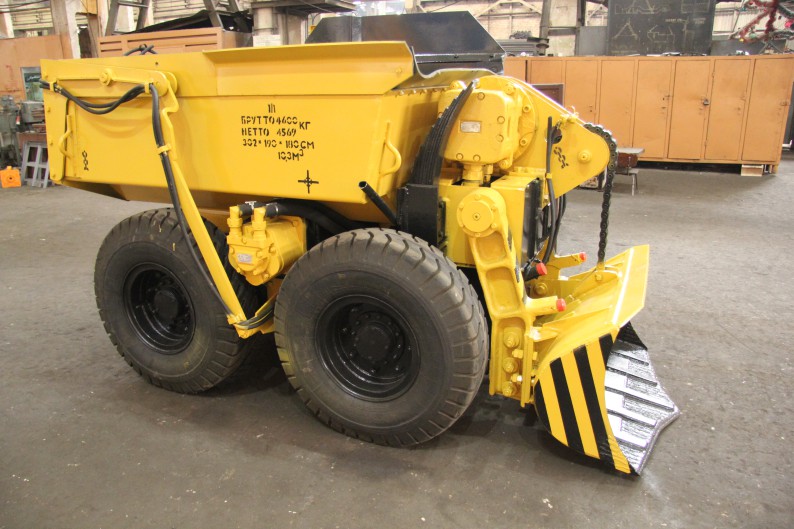

Машина представляет собой самоходное шасси, оборудованное ковшевой системой с нижним захватом горной массы. Подводимой энергией является сжатый воздух. Конструкция машины и её рабочих органов позволяет выполнять операции погрузки горной массы в бункер машины, транспортирование и разгрузку в рудоспуск или на почву в шахтных условиях. При движении машины и в процессе погрузки–разгрузки оператор находится на подножке. Все элементы управления расположены на пульте управления и защищены ограждением от попадания элементов горной массы. Машина оборудована системой орошения пылеподавления.
Главные достоинства машины – высокая надёжность, простота в управлении и обслуживании, универсальность.
Технические характеритики ПТ-4.
| Рабочие параметры | ПТ-4 |
| Техническая производительность, т/ч, не менее (при длине доставки 70м) | 43,5 |
| Номинальная грузоподъемность, т | 4,0 |
| Вместимость ковша,м3, не менее | 0,2 |
| Вместимость кузова, м3, не менее | 1,5 |
| Наибольшая высота машины при погрузке и разгрузке, мм | 2 240 |
| Радиус поворота по наружному габариту, мм, не более | 4000 |
| Скорость движения, км/ч, не более | 5 |
| Максимальный преодолеваемый угол подъема, градус | 12 |
| Дорожный просвет,мм, не менее | 200 |
| Привод машины | пневматический |
| Установленная мощность, кВт, не более | 42,6 |
Удельный расход энергии, (кВт.ч)/т (при длине доставки 70м), не более | 2,84 |
| Масса металла в изделии, т, не более | 4,21 |
| Габаритные размеры, мм, не более (длина/ширина /высота) | 3020±50/1900±50/1800±50 |
| Масса, т, не более | 4,6 |
Часто задаваемые вопросы о машине ПТ-4
- Для каких задач предназначена машина ПТ-4?
Наша машина ПТ-4 — это погрузочно-транспортная машина, созданная для механизированной погрузки горной массы и доставки её к месту разгрузки на расстояние до 100 метров при проходке горизонтальных подготовительно-нарезных выработок сечением от 7 м² и выше. Она применяется на подземных горных работах в шахтах и рудниках, обеспечивая эффективную проходку и транспортировку. - Каков принцип работы машины ПТ-4?
Машина работает по принципу погрузочно-доставочного механизма с грузонесущим опрокидным кузовом. Погрузка взорванной горной массы в кузов объёмом 1,5 м³ происходит за 4–5 циклов черпания. Привод машины — пневматический, что обеспечивает безопасность и надёжность в подземных условиях. Рабочее давление воздуха составляет 0,5 (±0,1) МПа. - С какими материалами может работать эта машина?
Машина ПТ-4 предназначена для погрузки и транспортировки горной массы. Номинальная грузоподъёмность составляет 4,0 тонны. Объём кузова — 1,5 м³, что позволяет эффективно работать с различными типами сыпучих материалов. - В чём преимущества машины ПТ-4 перед аналогами?
Наша модель имеет ряд ключевых преимуществ. Во-первых, компактные габаритные размеры (длина — 3020 мм, ширина — 1900 мм, высота — 1800 мм) позволяют работать в стеснённых условиях подземных выработок. Во-вторых, пневматический привод обеспечивает безопасность при работе в шахтах, опасных по газу и пыли. В-третьих, машина отличается высокой манёвренностью и производительностью — техническая производительность составляет 43,5 т/ч при длине доставки 70 метров. - Какими техническими характеристиками обладает машина ПТ-4?
Техническая производительность — не менее 43,5 т/ч (при длине доставки 70 м). Номинальная грузоподъёмность — 4,0 т. Вместимость ковша — 0,2 м³. Вместимость кузова — 1,5 м³. Максимальная скорость движения — не более 5,0 км/ч. Наибольшая высота машины при погрузке и разгрузке — 2240 мм. Габаритные размеры: длина — 3020 мм, ширина — 1900 мм, высота — 1800 мм. Масса — 4600 кг. Привод — пневматический, рабочее давление воздуха — 0,5 (±0,1) МПа. - Как обслуживать машину ПТ-4 в процессе эксплуатации?
Уход за машиной включает регулярный контроль состояния пневматической системы, ковша, кузова и ходовой части. Рекомендуется периодически проверять рабочее давление воздуха в системе (0,5 ±0,1 МПа), состояние уплотнений и герметичность пневмомагистралей. Своевременный контроль этих узлов позволяет поддерживать стабильную производительность и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют пневматический привод, ковш, грузонесущий кузов, а также ходовая часть. Рекомендуется регулярно проверять состояние ковша (объём 0,2 м³), работу механизма опрокидывания кузова и целостность пневматических магистралей. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои. - Можно ли адаптировать машину под конкретные условия шахты?
Машина ПТ-4 выпускается в исполнении с пневматическим приводом, что соответствует требованиям безопасности для работы в подземных условиях, в том числе в шахтах, опасных по газу и пыли. При необходимости заказчик может запросить дополнительные опции в соответствии с условиями эксплуатации на конкретном предприятии. - Насколько надёжна машина при интенсивной эксплуатации?
Машина ПТ-4 спроектирована для тяжёлых условий подземных горных работ. Пневматический привод обеспечивает безопасность и надёжность, а компактная и прочная конструкция — устойчивость к высоким динамическим нагрузкам. Машина успешно прошла испытания и приёмку на горных предприятиях. Всё это делает её надёжным решением для непрерывной работы в составе проходческих комплексов. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель машины (ПТ-4), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для пневматической системы следует указывать параметры пневмоаппаратуры. Для ковша и кузова — их параметры. Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации машины?
Для монтажа и комплектации машины ПТ-4 необходимо предоставить информацию о параметрах проходческого комплекса, в который будет интегрирована машина, а также о характеристиках выработок. Габаритные размеры машины для проектирования: длина — 3020 мм, ширина — 1900 мм, высота — 1800 мм. Масса — 4600 кг. Привод — пневматический, рабочее давление — 0,5 (±0,1) МПа. При необходимости заказчик может запросить дополнительные опции в соответствии с условиями эксплуатации.
