Заправочный насос для АЦСС

 Вакуум-фильтр комплектуется автоматизированной централизованной  системой смазки (АЦСС, фирмы «LINCOLN», Германия), которая представляет собой автономную систему подачи консистентной смазки в подшипниковые узлы мешалки и опорного вала, на контактные поверхности распределительных и ячейковых шайб, а также для смазки открытой зубчатой передачи.

Работа АЦСС заключается в периодической подаче консистентной смазки необходимыми порциями к контактным поверхностям в автоматическом режиме. В виду малого объема каждой порции смазки, перепускные отверстия выполнены малого диаметра. Для предотвращения засорения этих отверстий к смазочному материалу предъявляются высокие требования по содержанию посторонних включений.

1297860911zaprav-nasos-1

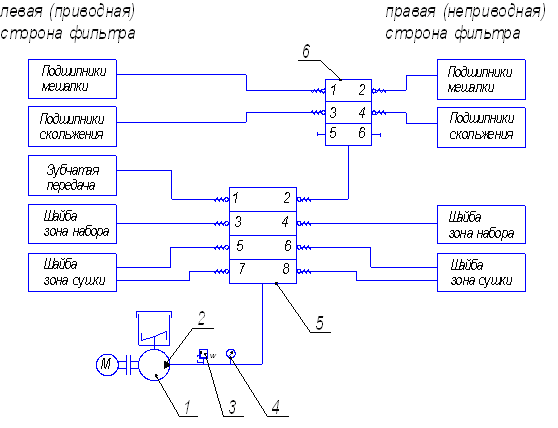

1 – насос Р 203; 2 – насосный элемент; 3 – предохранительный клапан; 4 – манометр;
5, 6 – регулируемые распределители типа SSV D.
Рисунок схемы АЦСС вакуум-фильтра.



Емкость насоса системы смазки выполнена с ручной загрузкой смазочного материала через верхнюю крышку. При этом необходимо оберегать смазку от загрязнения, как при загрузке так и при хранении. Это требование трудно выполнимо в реальном непрерывном производстве.

Для облегчения загрузки смазочного материала и предотвращения его загрязнения рекомендуется использовать заправочный насос, оснащенный фильтром и герметичной емкостью большого объема.

Для обслуживания небольшого количества вакуум-фильтров (до 5 ед.) рекомендуется заправку систем смазки производить передвижным заправочным насосом с ручным приводом подачи смазки.

 Этот заправочный насос представляет собой цилиндрическую емкость на 50 кг смазочного материала, смонтированной на тележке с двумя колесами. Имеет ручной привод подачи смазки и шланг с быстросъемным соединением. Давление подачи – 30 бар, объем подачи – 45 см3 за один ход привода подачи. В комплект также входит ниппель заполнения, который вкручивается резьбой М22х1,5 в свободное отверстие для насосного элемента в корпусе насоса АЦСС. Ниппель имеет быстросъемное соединение и обратный клапан, позволяющий проводить дозаправку АЦСС без ее останова. Если во время дозаправки насос включится в работу, необходимо переждать время работы насоса АЦСС без отсоединения шланга заправочного насоса. Габаритные размеры заправочного насоса 500х500х1200 мм.

 Для обслуживания до 10-15 вакуум-фильтров  рекомендуется заправку систем смазки производить передвижной заправочной станцией с механизированным приводом подачи смазки.

 Станция представляет собой передвижную двух колесную тележку и установленный в центре ее площадки насос ZPU 24 с электроприводом и емкостью на 40 кг смазочного материала. Блок управления насосом также закреплен на площадке тележки. К насосу подсоединен шланг высокого давления с быстросъемным соединением. Смазочный материал помещается в емкость вручную. В емкости расположены перемешивающие лопасти, которые гомогенизируют смазку и освобождают ее от воздуха. Смазочный материал всасывается плунжерной парой и подается через обратный клапан и фильтр смазки в напорную линию насоса. На напорной линии установлены предохранительный клапан и манометр. В комплект заправочной станции также входит ниппель заполнения. Давление подачи – 400 бар, объем подачи – 24 дм3/час (0,4 л/мин), напряжение – 380 В.

При большем количестве вакуум-фильтров предлагается использовать более мощную стационарную автоматизированную заправочную станцию с одним или двумя рабочим местом.

Станция представляет собой погружной насос с пневмоприводом, закрепленный на крышке. Насос помещают непосредственно в 200-литровую бочку. Прииспользовании дополнительной стойки и механизма лебедки упрощается процедура замены бочек.
Рабочее давление подачи смазки - до 300 бар, давление воздуха - 4-10 бар, тип емкости - бочка 200 литров с крышкой по стандарту DIN 6644 при габариных размерах (ДхШхВ) - 610х610х985 мм.
