Предназначены для разделения нейтральных, щелочных и слабо агрессивных суспензий (Ph 4-11) с частицами твердой фазы более или менее однородной крупности.
Основная отличительная особенность вакуум-фильтров «Рудгормаш» - мгновенная импульсная отдувка кека, не зависящая от скорости вращения дисков. Физический смысл этого заключается в подаче сжатого воздуха минимально необходимым объемом за короткий промежуток времени. При этом снижается количество порывов фильтроткани, увеличивается ее работоспособность, а также уменьшается расход сжатого воздуха и, следовательно, энергопотребление.
За счет короткого промежутка времени отдувки возможно полноценное ее проведение на любой скорости вращения дисков. Включение отдувки производится бесконтактными электромагнитными датчиками с высоким быстродействием.
Другая отличительная особенность заключается в возможности проведения отдувки кека сжатым воздухом высокого давления (до 6 кгс/см2). При этом возможно проведение нескольких импульсов отдувки за один цикл, что может служить частичной регенерацией фильтроткани.
Еще одна особенность вакуум-фильтров «Рудгормаш» – использование промывочного устройства для частичной регенерации фильтроткани на секторах при периодических, через 150÷200 моточасов, технологических остановах фильтра.

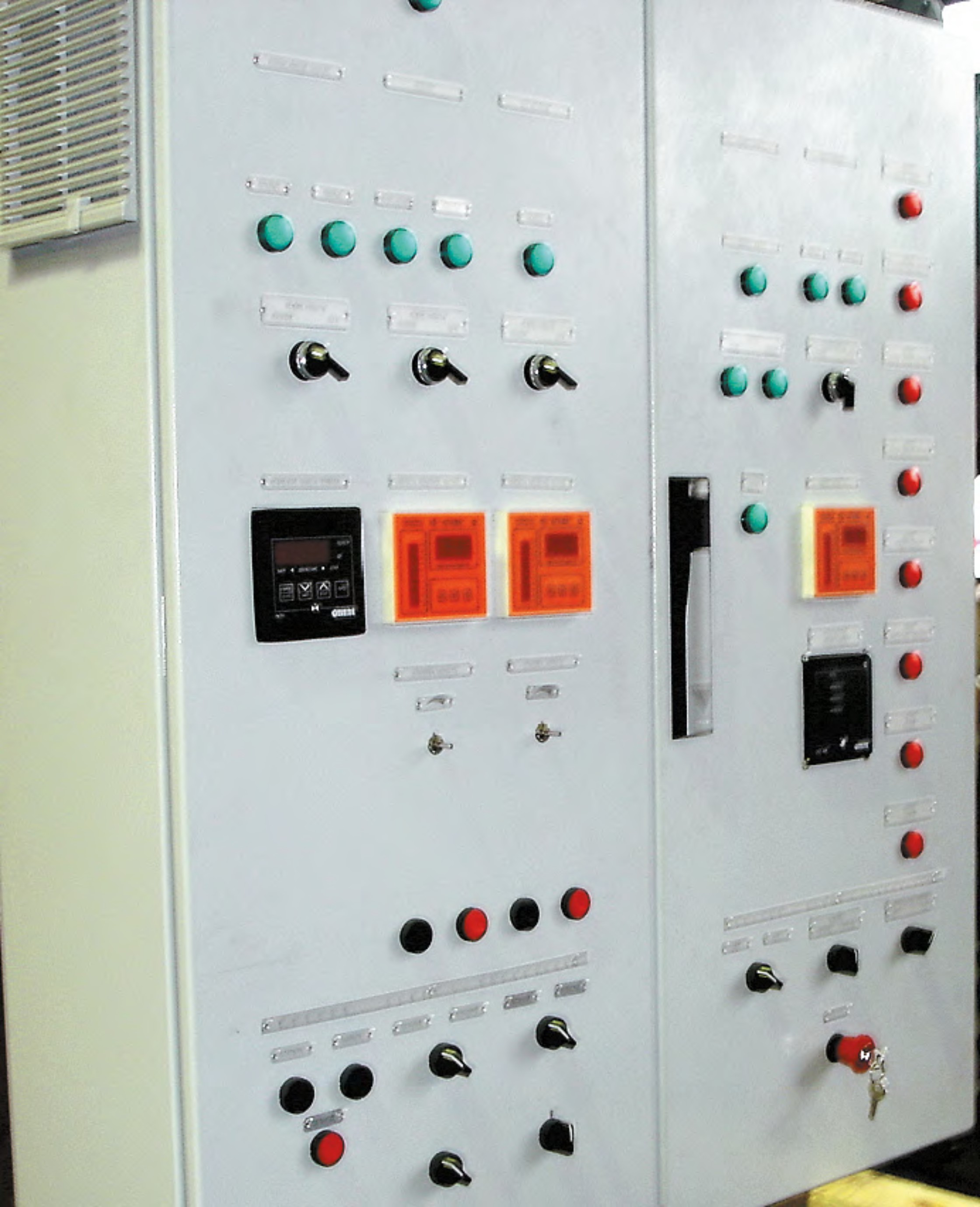

Высокая степень автоматизации включает в себя контроль и управление процессами обезвоживания с применением контроллеров импортного и отечественного производства, что позволяет полностью автоматизировать работу вакуум-фильтра и ввести его в общую систему АСУТП.
Основная отличительная особенность вакуум-фильтров «Рудгормаш»
- мгновенная импульсная отдувка кека, не зависящая от скорости вращения дисков. Физический смысл этого заключается в подаче сжатого воздуха минимально необходимым объемом за короткий промежуток времени. При этом снижается количество порывов фильтроткани, увеличивается ее работоспособность, а также уменьшается расход сжатого воздуха и, следовательно, энергопотребление.
За счет короткого промежутка времени отдувки возможно полноценное ее проведение на любой скорости вращения дисков. Включение отдувки производится бесконтактными электромагнитными датчиками с высоким быстродействием
Другая отличительная особенность заключается в возможности проведения отдувки кека сжатым воздухом высокого давления (до 6 кгс/см2). При этом возможно проведение нескольких импульсов отдувки за один цикл, что может служить частичной регенерацией фильтроткани.
Еще одна особенность вакуум-фильтров «Рудгормаш» – использование промывочного устройства для частичной регенерации фильтроткани на секторах при периодических, через 150÷200 моточасов, технологических остановах фильтра.
Высокая степень автоматизации включает в себя контроль и управление процессами обезвоживания с применением контроллеров импортного и отечественного производства, что позволяет полностью автоматизировать работу вакуум-фильтра и ввести его в общую систему АСУТП.
В зависимости от особенностей обрабатываемых концентратов и требований заказчика в моделях вакуум-фильтров «Рудгормаш» используется широкий ассортимент клапанов отдувки (по типоразмеру и виду управления).
Вакуум-фильтры «Рудгормаш» в зависимости от плотности обогащаемого материала разделяются на два вида: вакуум-фильтры для концентратов плотностью 2÷5 т/м³ и вакуумфильтры для концентратов плотностью до 2 т/м³.

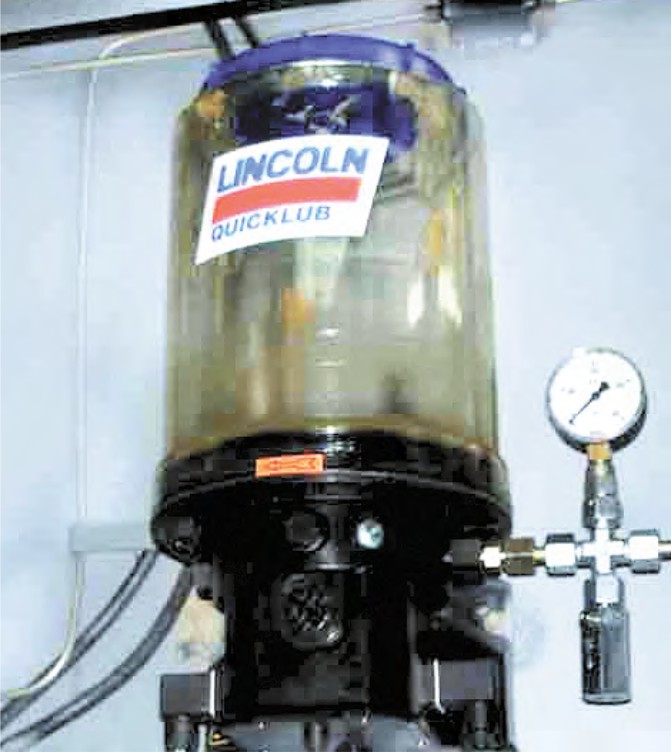

В комплект серийной поставки входит автоматизированная централизованная система консистентной смазки всех трущихся поверхностей.
По техническому заданию заказчика в комплект поставки вакуум-фильтра может быть включено:
• система отдувки высокого или низкого давления;
• централизованная система смазки всех узлов фильтра;
• система автоматического поддержания уровня пульпы в ванне;
• вакуумные насосы (или компрессоры);
• воздуходувки;

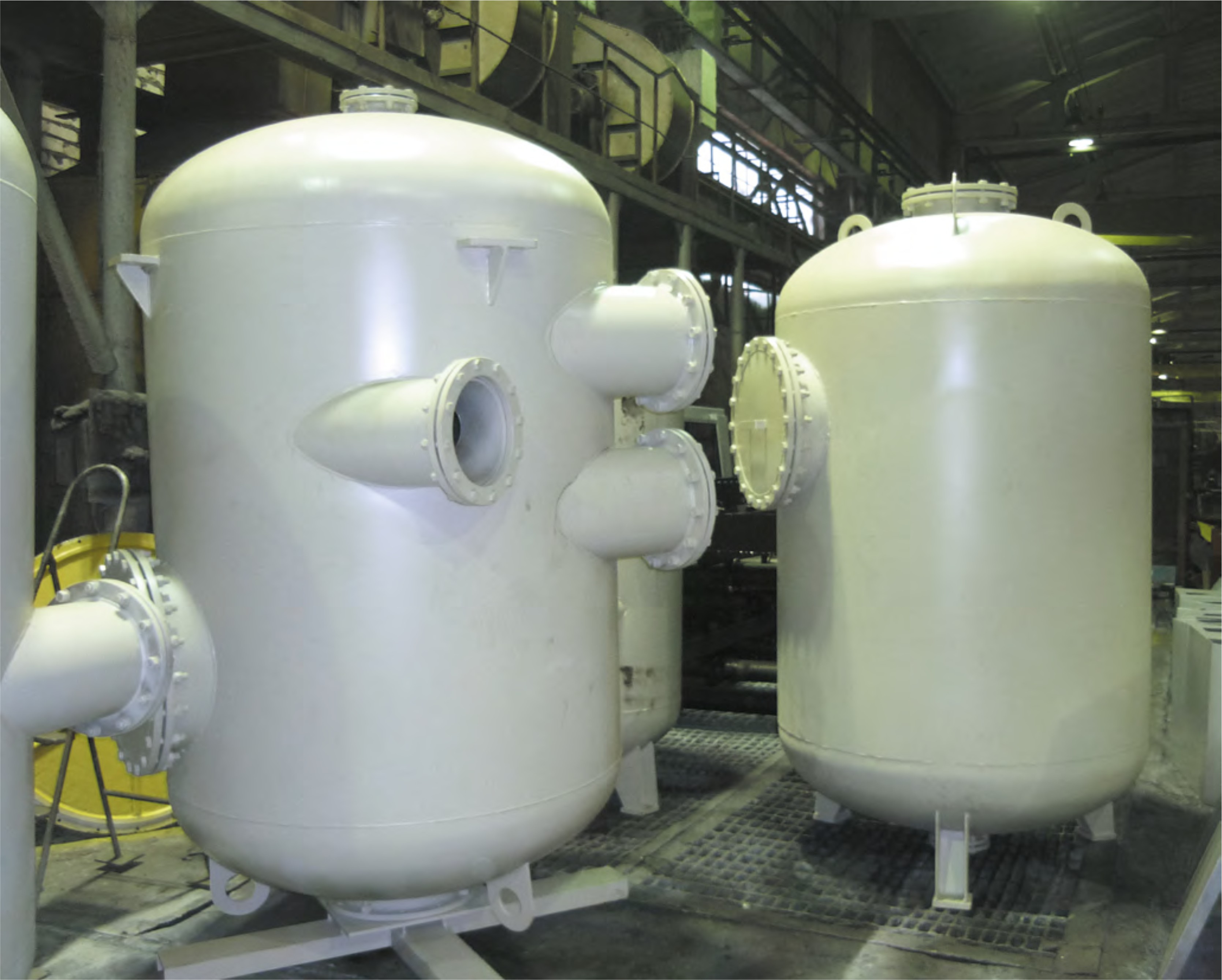

• ресиверы и ловушки.
Параметры | Значение для типоразмеров вакуум-фильтров | ||||||
ДОО16 | ДОО32 | ДОО63 | ДОО80 | ДОО100 | ДОО160 | ||
Поверхность фильтрования,м², не менее |
16 |
32 |
63 |
80 |
100 |
160 | |
Диаметр дисков, м, не более |
2,595 |
3,2 | |||||
Количество дисков, шт | 2 | 4 | 8 | 10 | 12 | 13 | |
Количество секторов в диске, шт |
12 |
18 | |||||
Углы зон, град.: - фильтрования - просушки |
94 179 | ||||||
Углы подачи воздуха от горизонтальной оси головки, град.: - на отдувку - на регенерацию |
10 36 | ||||||
Частота вращения сˉ¹(об/мин) -дисков - мешалки |
от 0,0033 до 0,017 (от 0,2 до 1,0) 1,19 (71,4) | ||||||
Глубина ва куума, МПа (кг/см²) | В зоне фильтрования |
от 0,03 до 0,085 (от 0,3 до 0,85) | |||||
В зоне просушки |
от 0,07 до 0,085 (от 0,7 до 0,85) | ||||||
Давление сжатого воздуха клапанов мгновенной отдувки, МПа (кгс/см²): |
от 0,07 до 0,6 (от 0,7 до 6,0) | ||||||
Мощность электродвигателей, кВт: - привода дисков - привода мешалки |
3 2 |
4,5 3 |
5,5 5,5 |
5,5 7,5 |
11 7,5 | ||
Влажность осадка, % , не более | 10 | ||||||
Габаритные размеры, мм, не более: | длина, L | 2550 | 3250 | 5300 | 6150 | 7500 | 8000 |
ширина, B | 3150 | 3900 | |||||
высота, H | 3250 | 4000 | |||||
Масса, кг, не более | 6000 | 7250 | 10000 | 11650 | 16600 | 27300 | |
