Сепаратор магнитно-гравитационный предназначен для мокрого разделения тонкоизмельченных сильномагнитных руд по крупности, по плотности, по магнитной восприимчивости с получением тонкозернистого магнитного продукта и грубо-зернистой фракции, содержащей немагнитные частицы и сростки сильномагнитных минералов с породообразующими минералами

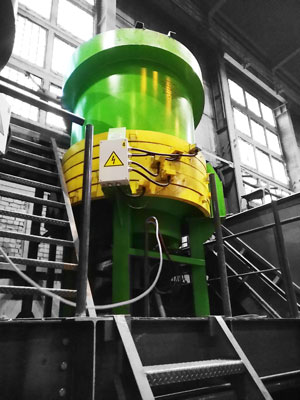

В основе работы лежит сочетание магнитного и гравитационного полей в вертикальном цилиндроконическом корпусе из немагнитного материала. Пульпа подаётся сверху, а снизу — восходящий поток воды. Сильномагнитные минеральные частицы под действием магнитного поля концентрируются в нижней части конуса и выводятся в магнитный концентрат, а пустая порода и сростки удаляются в слив. Ключевое отличие от барабанных сепараторов типа ПБМ заключается в том, что магнитные флоккулы располагаются вдоль оси цилиндрического корпуса и не прижимаются к стенкам, поэтому «рыхлые» немагнитные частицы легко вымываются восходящими закрученными потоками воды.
Полная техническая характеристика
| Крупность разделяемого материала, мм, не более | 0,2 |
| Производительность по твердому продукту, т/ч | 25-60 |
| Содержание твердого в питании, % | 15-70 |
Напряженность магнитного поля по оси корпуса в центральной части соленоидной катушки, кА/м (эрстед), не менее: - при токе 7.0А -при токе 15А |
-5,3 (42) - 7,2 (90) |
| Давление промывной воды, атм | 2-4 |
| Расход промывной воды, м3/ч, не более | 200 |
| Мощность, потребляемая сепаратором, кВт, не более | 7.0 |
| Габаритные размеры, мм, не более (высота, длина, ширина) | 4240х2410х2410 |
| Масса, кг, не более | 2500 |
Часто задаваемые вопросы о сепараторе МГС-2.0
- Какие задачи решает магнитно-гравитационный сепаратор МГС-2.0?
Наш сепаратор МГС-2.0 предназначен для мокрого разделения тонкоизмельчённых сильномагнитных руд по крупности, плотности и магнитной восприимчивости. Он позволяет получать тонкозернистый магнитный продукт и грубозернистую фракцию, содержащую немагнитные частицы и сростки сильномагнитных минералов с породообразующими. Основное применение — обогатительные фабрики железорудных предприятий, где требуется повышение качества концентрата. Крупность разделяемого материала — не более 0,2 мм, производительность по твёрдому продукту — 25–60 т/ч. - Какие конструктивные решения обеспечивают надёжность и удобство обслуживания сепаратора?

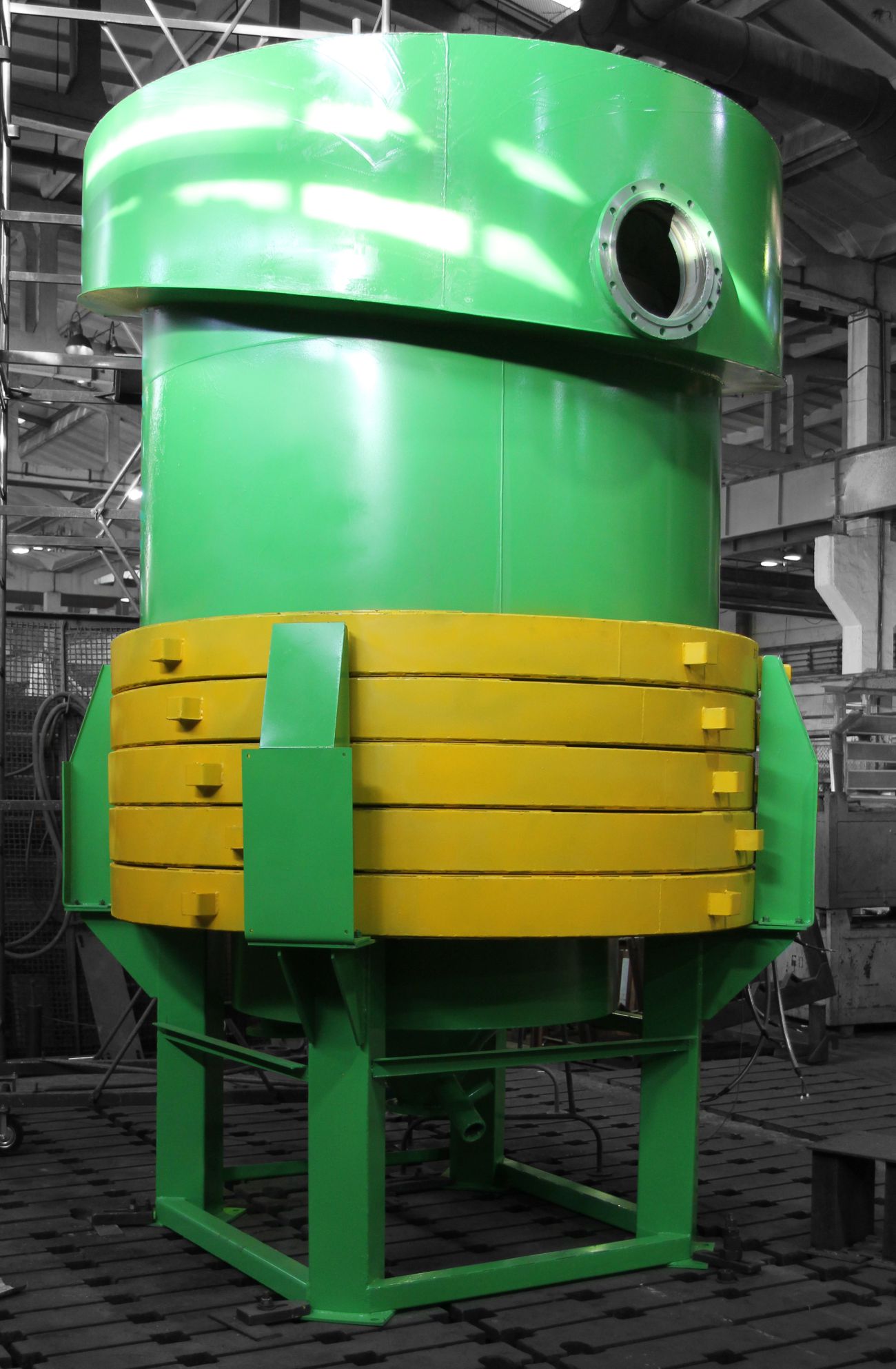

Наша модель имеет ряд инженерных решений. Соленоидная катушка, создающая магнитное поле, состоит из 5 секций, что позволяет удобно заменить любую её часть при непредвиденном выходе из строя, а наружный ряд обмотки имеет специальное защитное покрытие. В конструкции реализована автоматическая система управления разгрузкой концентрата на современной элементной базе, а также предусмотрена конструкция аварийного сброса концентрата. Основная часть сепаратора расположена на устойчивой раме, которая может быть спроектирована под конкретные условия эксплуатации. - Какими техническими характеристиками обладает сепаратор МГС-2.0?
Крупность разделяемого материала — не более 0,2 мм. Производительность по твёрдому продукту — 25–60 т/ч. Содержание твёрдого в питании — 15–70 %. Напряжённость магнитного поля по оси корпуса в центральной части соленоидной катушки: не менее 5,3 кА/м (42 эрстеда) при токе 7,0 А и не менее 7,2 кА/м (90 эрстед) при токе 15 А. Давление промывной воды — 2–4 атм, расход промывной воды — не более 200 м³/ч. Потребляемая мощность — не более 7,0 кВт. Габаритные размеры — 4240×2410×2410 мм. Масса — не более 2500 кг. - Как обслуживать сепаратор МГС-2.0 в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния соленоидной катушки, системы подачи пульпы и восходящего потока воды, а также системы автоматического управления разгрузкой концентрата. Благодаря секционной конструкции катушки замена вышедшей из строя секции производится без демонтажа всего сепаратора. Рекомендуется периодически проверять давление и расход промывной воды (2–4 атм, не более 200 м³/ч), а также контролировать работу системы аварийного сброса концентрата. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют соленоидная катушка и её секции, цилиндроконический корпус, система подачи пульпы и восходящего потока воды, а также автоматическая система управления разгрузкой концентрата. Рекомендуется регулярно проверять целостность защитного покрытия наружного ряда обмотки катушки, контролировать параметры магнитного поля (не менее 5,3–7,2 кА/м в зависимости от тока), а также состояние системы аварийного сброса. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - В чём преимущества сепаратора МГС-2.0 перед барабанными сепараторами типа ПБМ?
Ключевое преимущество нашей модели — принципиально иной характер движения магнитных флоккул. В барабанных сепараторах ПБМ магнитные флоккулы плотно прижимаются к поверхности барабана, и зажатые в них немагнитные частицы плохо высвобождаются, что снижает качество концентрата. В МГС-2.0 флоккулы располагаются вдоль оси цилиндрического корпуса и не прижимаются к стенкам, поэтому немагнитные частицы легко вымываются восходящими закрученными потоками воды. Практика внедрения подтверждает эффективность: на АО «Карельский окатыш» 48 установок МГС-2.0 позволяют производить из труднообогатимой руды Костомукшского месторождения высококачественный железорудный концентрат с содержанием железа не менее 70 %. Ожидаемый эффект от внедрения разработки составляет не менее 300 млн рублей в год, а срок окупаемости — около полутора лет. - Можно ли адаптировать сепаратор под конкретные условия производства?
Да, рама сепаратора может быть спроектирована под конкретные условия эксплуатации на предприятии заказчика. Кроме того, в конструкции реализована автоматическая система управления разгрузкой концентрата, что упрощает интеграцию сепаратора в существующие технологические линии. По вопросам компоновки и привязки к конкретной технологической схеме рекомендуется обращаться к нашим специалистам. - Какую информацию нужно предоставить для заказа запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (МГС-2.0), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для соленоидной катушки следует указывать номер секции (катушка состоит из 5 секций). Для системы подачи воды — параметры давления и расхода. Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора МГС-2.0 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, содержание твёрдого в питании), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 4240×2410×2410 мм. Масса — не более 2500 кг. При необходимости рама сепаратора может быть спроектирована под конкретные условия эксплуатации. Также следует предусмотреть подвод промывной воды с давлением 2–4 атм и расходом не более 200 м³/ч.
