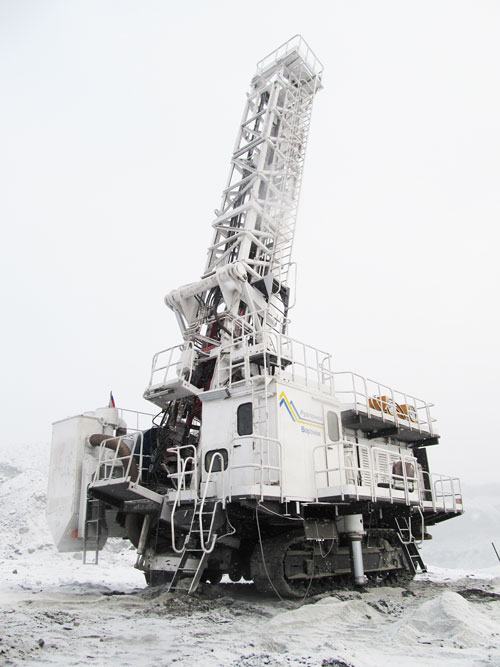

Станок буровой шарошечный СБШ-250Д с дизельным приводом

Станок буровой шарошечный СБШ-250Д с дизельным приводом

Станок буровой шарошечный СБШ-250Д предназначен для бурения взрывных скважин диаметром 200-270мм в крепких высокоабразивных породах. Дизельный привод обеспечивает автономность работы станка,что значительно снижает время и затраты на перемещение станка, независимое от перемонтажа карьерных электрических сетей.

Установленный на станке дизельный двигатель Cummins QSK19, мощностью 650л.с. отличается низким расходом топлива и надежностью. Последовательное расположение компрессора, двигателя и насосного гидравлического агрегата облегчает их техническое обслуживание. Топливный бак емкостью 2500 литров обеспечивает суточную работу станка. Все операции станка: передвижение, горизонтирование, подъем и опускание мачты, подачу и вращение бурового инструмента, наращивание бурового става обеспечивает гидравлический привод.



Гидропривод, выполненный на основе мобильной гидравлики фирмы "Bosch Rexroth", обеспечивает высокую надежность работы станка, плавность включения операций,отсутствие гидроударов, значительное снижение шума и вибрации, точность регулирования операций, т.к. производительность регулируемых насосов устанавливается автоматически по системе обратной связи в зависимости от скорости выполняемой операции, которая устанавливается распределителями с пропорциональным управлением.Наличие в гидроприводе режима "холостого хода" поддерживает гидросистему в температурном режиме постоянной готовности, что очень эффективно в зимних условиях. При этом при выключенных всех гидравлических операциях насосы устанавливаются в минимальный рабочий объем и прокачивают 10-15 л/мин рабочей жидкости через блоки гидросистемы.



По требованию заказчика станок комплектуется компрессором производительностью 28 м3/мин или 40 м3/мин в зависимости от диаметра бурения. Рациональная компоновка основных узлов станка обоспечивает устойчивость станку во время бурения и передвижения.



Каркас мачты закрытого типа с промежуточными блоками, усиленной конструкцией балки крепления цилиндров поворота мачты обеспечивают прочность и надежность при усилии подачи 35 т (350 кН) и крутящем моменте 1300 кГм. Канатно-полиспастный, от двух гидроцилиндров привод подачи бурового снаряда позволяет гасить удары и вибрации при бурении трещиноватых пород. Опорный узел и вращатель выполнены раздельно, что также предохраняет вращатель от ударов и вибраций.



Кабина увеличенных размеров с тепловым обдувом стекол, с утеплением стен, пола и крыши, а также деревянным настилом пола и резиновым маслобензостойким покрытием, с отопителями кабины и кондиционером. Виброзащищенное кресло-пульт, пульт управления с блоком индикации основных параметров бурения: глубины бурения, скорости проходки, частоты оборотов шпинделя и т.д.  облегчает обслуживание и способствует повышению комфортности.



Техническая характеристика бурового станка СБШ-250Д
с дизельным двигателем

Тип станка

СБШ - вращательного бурения шарошечными долотами

Условия эксплуатации

Температура окр.среды от -400С до +500С

Диаметр скважины, условный, мм

200…270

Коэффициент крепости буримых пород по шкале М.М. Протодьяконова 6...20

Длина буровой штанги, м

9,85

Количество штанг, шт.

4(3 в сепараторе)

Максимальная глубина бурения, м

37

Угол наклона скважины к вертикали, град.

0-30 с шагом через 5 град.

Привод подачи

Два гидроцилиндра, 4-кратная полиспастно-канатная система

Максимальное усилие подачи, тс

До 35

Скорость подачи бурового снаряда при бурении, м/мин

Плавнорегулируемая от 0 до 6

Максимальная скорость подачи бурового снаряда, м/мин:

- подьем

- спуск



32

25

Частота вращения бурового става, об/мин.

Плавнорегулируемая от 0 до 150

Максимальный крутящий момент на долоте, кГс∙м

1300

Привод вращателя

Два гидромотора «Bosch Rexroth»

Пылеподавление

Мокрое, сухое (по выбору)

Тип двигателя

Дизельный двигатель QSK19 Cummins

Мощность двигателя, кВт (л.с.)

485 (650)

Номинальная частота вращения, об/мин.

1800

Тип топлива

Дизельное топливо по ГОСТ 305-82

Удельный расход топлива, л/кВт∙час

0,24

Среднечасовой расход топлива при оптимальной загрузке двигателя, л

65

Рабочий объем топливного бака, л

2500

Тип охлаждающей жидкости в системе охлаждения двигателя

Тосол-А40М или Тосол-А65М

Количество охлаждающей жидкости в системе охлаждения двигателя, л

390

Предпусковой подогрев двигателя и компрессора

Отопители «Eberspecher»

Электронное управление и мониторинг двигателя

Электронный модуль ECM двигателя

Производительность компрессора, м3/мин.

28; 40 (по выбору)

Давление сжатого воздуха (избыточное), МПа (кгс/см2

0,7 (7)

Винтовой блок компрессора

Производства ведущих инофирм

Привод компрессора

От двигателя через муфту «Stromag»

Электронное управление и мониторинг компрессора

Контроллер компрессора

Тип насосов

Агрегат насосный «Bosch Rexroth» в составе:

- 2-х аксиально-поршневых регулируемых насосов с наклонным блоком;

- 2-х аксиально-поршневых регулируемых насосов с наклонной шайбой

Привод насосов

От двигателя через муфту «Stromag»

Привод вентиляторов охладителей двигателя, компрессора, гидравлики и пылеотдува

Аксиально-поршневые гидромоторы «Bosch Rexroth»

Привод гусеничного хода

Два регулируемых аксиально-поршневых гидромотора «Bosch Rexroth» с подпитывающее- предохранительными тормозными клапанами

Управляющее-распределительная гидроаппаратура

Секционные блоки «Bosch Rexroth» с LS-управлением типа М4

Максимальное рабочее давление, кгс/см2

250

Тип рабочей жидкости

Минеральное масло типа ВМГЗ

Фильтрация рабочей жидкости



Фильтры «МР FILTRI»

- напорный (тонкость фильтрации 10 мкм);

- сливной (тонкость фильтрации 10 мкм);

- всасывающий (тонкость фильтрации 25 мкм).

Ход станка

Гусеничный

Скорость передвижения станка, км/ч

До 2,5 - плавнорегулируемая

Максимальный угол подъема при передвижении, град.

12

Количество домкратов горизонтирования, шт.

Длина хода домкратов, мм

1000

Подогрев водяного бака (мокрое пылеподавление)

Факельный подогреватель

Обогрев кабины

Воздушный отопитель «Eberspecher»

Кондиционирование кабины

Накрышный кондиционер «Webasto»

Габариты станка, м

- с поднятой мачтой (длина/ширина/высота)

- с опущенной мачтой (длина/высота)



10,5/5,7/18,4

17,8/6,6

Масса станка, кг

90 000

Дополнительная комплектация по запросу:

  • Централизованная смазка
  • Система автоматического пожаротушения
  • Автоматизированная система сбора данных (АССД БС) "Кобус"
  • Сварочный генератор

Дополнительные опции по запросу:

  • Диаметр скважины, условный, мм - 311 (3 штанги, глубина бурения - 27 метров)
  • Длина хода дократов, мм - 1200
  • Длина буровой штанги, м - 11,4 (глубина бурения 43 метра)
