Привод мешалки вакуум-фильтров

Разные модели фильтра могут комплектоваться (по желанию заказчика) различными типами привода мешалки.

Электродвигатель привода мешалки – асинхронный с постоянной частотой вращения либо с частотным регулированием (по требованию заказчика) в диапазоне от 20 об/мин до максимальноустановленной. Для избежания перегрева при частотном регулировании, в конструкции электродвигателя предусмотрена независимая вентиляция с постоянной скоростью вращения. Частотное регулирование привода мешалки обычно применяется при значительных изменениях свойств концентрата или фильтруемой суспензии за небольшой период времени.

Комплектация приводов редукторами выполняется из условия обеспечения вращения вала мешалки с максимальной частотой в пределах 69÷75 об/мин. или 36÷45 об/мин.  По требованию заказчика, комплектация может быть выполнена и для другого предела частоты вращения мешалки.

Типы приводов мешалки классифицируются по способу компоновки – моноблочная и общая; по способу соединения валов – с втулочно-пальцевыми или лепестковыми муфтами либо с ременной передачей; по расположению – стационарные или навесные.

Типы приводов мешалки с общей компоновкой состоят из редуктора и электродвигателя. На рисунке 1 показаны приводы мешалки общей компоновки с втулочно-пальцевой (рис.1 а) и лепестковой (рис.1 б) муфтой.

 1297859086privod-meshalki-1

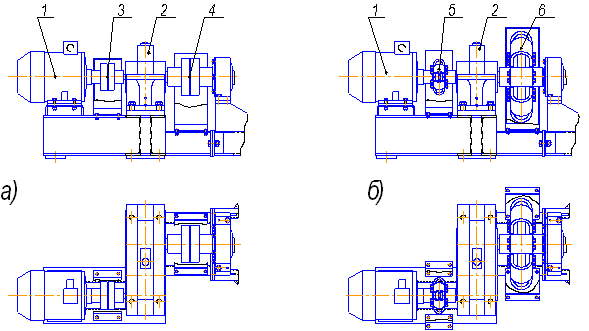

1 – электродвигатель; 2 – редуктор; 3, 4 –втулочно-пальцевые муфты;
5,6 – лепестковые муфты
 Рисунок 1. Приводы мешалки общей компоновки с муфтами.



Приводы мешалки общей компоновки с ременной передачей обычно применяются при значительных изменениях свойств концентрата или фильтруемой суспензии периочески возникающих через значительный промежуток времени, а также для установки индивидуальной частоты вращения мешалки. Кроме того, эти привода позволяют обеспечить защиту электродвигателя от перегрузки.

 На тихоходном валу привода мешалки при этом применяется втулочно-пальцевая (рис.2а, 3а) или лепестковая (рис.2б, 3б) муфта.

1297859196privod-meshalki-2

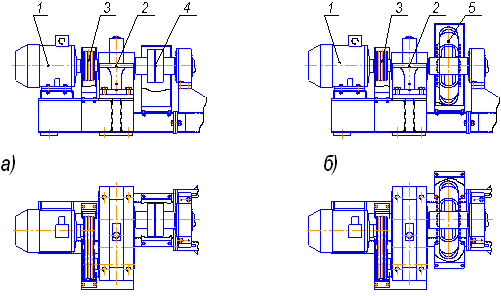

1 – электродвигатель; 2 – редуктор; 3 – ременная передача с Z-образным расположением валов,
4 –втулочно-пальцевая муфта; 5 – лепестковая муфта
Рисунок 2. Приводы мешалки общей компоновки с Z-образной ременной передачей.



1297859287privod-meshalki-3

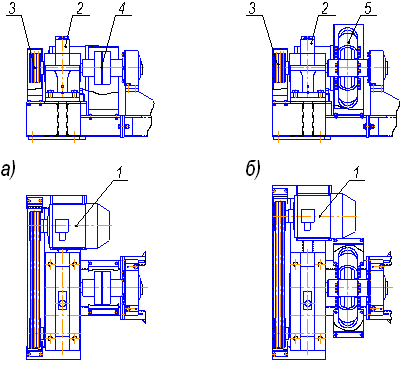

1 – электродвигатель; 2 – редуктор; 3 – ременная передача с П-образным расположением валов,
4 –втулочно-пальцевая муфта; 5 – лепестковая муфта
Рисунок 3. Приводы мешалки общей компоновки с П-образной ременной передачей.

Типы приводов мешалки с моноблочной компоновкой состоят из мотор-редуктора –  стацио-нарнорасположенного (рисунок 4) или навесного (рисунок 5).

Стационарнорасположенный мотор-редуктор соединяется с валам мешалки втулочно-пальцевой или лепестковой муфтой, а навесной –  своим полым валом насаживается на шпоночный конец цапфы вала, при этом возможно применение переходной втулки.



1297859346privod-meshalki-4

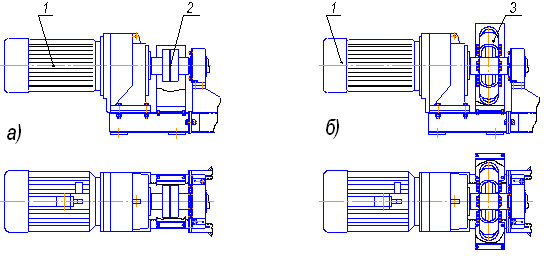

1 – мотор-редуктор; 2 –втулочно-пальцевая муфта; 3 – лепестковая муфта
Рисунок 4. Приводы мешалки моноблочной компоновки стационарные.



1297859386privod-meshalki-5

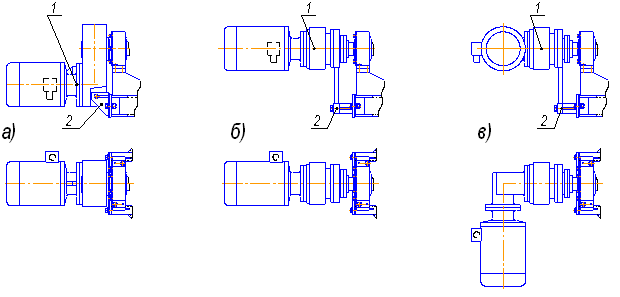

а – мотор-редуктор с параллельными осями; б – соосный мотор-редуктор;
в – угловой мотор-редуктор;
1 - мотор-редуктор; 2 – противоповоротный упор

Рисунок 5. Приводы мешалки моноблочной компоновки навесные.

В навесных приводах мешалки моноблочной компоновки применяются в основном импортные мотор-редукторы (Италия, Германия), имеющие сравнительно меньшие габаритные размеры и обладающие высокой надежностью с большим ресурсом работы.
