Трубчатый вал — это узел для дискового вакуум-фильтра, предназначенный для замены чугунного ячейкового вала на действующих фильтрах ДШ (без использования пара) и ДОО-100, выпущенных заводом «Прогресс». Он применяется при разделении нейтральных и щелочных суспензий с температурой от 2 до 90 °С и частицами твёрдой фазы более или менее однородной крупности. Это не фильтр в сборе, а сменная часть оборудования, которая устанавливается на уже работающие агрегаты.

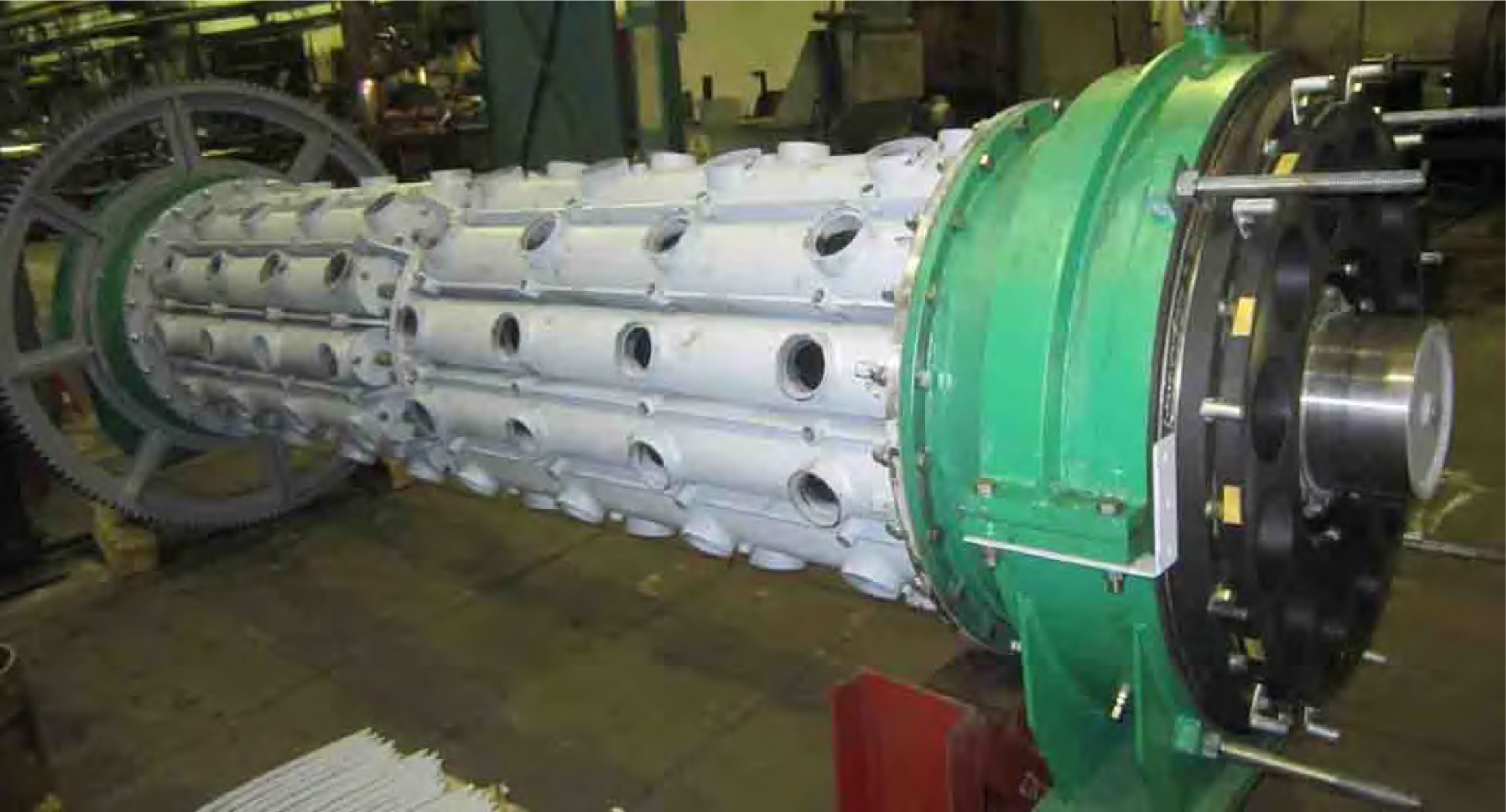

Усовершенствованная конструкция вала состоит из легкосъёмных трубчатых коллекторов, закреплённых на центральной несущей трубе, с расположенными по торцам съёмными цапфами для установки в опорные подшипники скольжения и крепления приводного колеса. В конструкции значительно улучшены гидродинамические процессы, а применение антиабразивных полиуретановых покрытий увеличило ресурс ряда узлов.
Трубчатый вал для вакуум-фильтра ДШ 100
Трубчатый вал для вакуум-фильтра ДШ 63
Трубчатый вал для вакуум-фильтра ДОО 80 («Украина 80»)
Трубчатые валы в составе вакуум-фильтров применяются для обезвоживания тонкоизмельченных концентратов в крупнотоннажных обогатительных производствах горнорудной, химической и угольной промышленности.
Трубчатые валы предназначены для замены чугунного вала действующих вакуум-фильтров ДШ и ДОО выпущенных заводом «Прогресс».
Усовершенствованная конструкция вала состоит из легкосъемных трубчатых коллекторов закрепленных на центральной несущей трубе, с расположенными по торцам съемными цапфами для установки в опорные подшипники скольжения и крепления приводного колеса. В конструкции трубчатого вала значительно улучшены гидродинамические процессы, увеличен ресурс ряда узлов за счет применения антиабразивных полиуретановых покрытий.
Для повышения эффективности работы действующих вакуум-фильтров предлагаем провести их модернизацию путем замены следующих узлов:
- ячейкового вала с приводным колесом и опорными подшипниками
- двух распределительных головок
- опор подшипников и привода вала
- отводящие фильтрат патрубки с компенсаторами
Дополнительно может быть проведена модернизация системы отдувки осадка и системы отвода фильтрата (замена ресиверов и ловушек), а также установлена система автоматического поддержания уровня пульпы в ванне.
В результате модернизации Вы получаете фильтры с улучшенными технологическими показателями:
- уменьшенной влажностью осадка
- увеличенной производительностью
- повышенным межремонтным периодом
- сниженными эксплуатационными затратами
Таким образом, Вы получаете фактически новую фильтровальную установку по более низкой стоимости.
В комплект поставки входит: трубчатый вал в комплектации согласно опросному листу или техническому заданию, техническая документация и комплект ЗИП для соответствующего исполнения.
При формировании заказа необходимо заполнить опросный лист в полном объеме по всем пунктам, при необходимости, указать дополнительные требования к конструкции и комплектации для согласования технического задания.
Часто задаваемые вопросы о трубчатом вале для вакуум-фильтров ДШ
- Для каких моделей фильтров предусмотрены трубчатые валы?
Наша компания выпускает трубчатые валы для фильтров ДШ-100, ДШ-63 и ДОО-80 («Украина-80»). Исполнение следует подбирать по точной модели фильтра и документации на установленный узел. Совместимость с другими моделями или исполнениями подтверждается по чертежу и параметрам существующего фильтра. - Какую роль трубчатый вал играет в работе вакуум-фильтра?
В дисковом вакуум-фильтре вращаются вал и установленные на нём диски, частично погружённые в суспензию. Вакуум способствует отделению жидкости от твёрдой фазы на фильтрующей поверхности, а трубчатый вал служит частью этого вращающегося узла, обеспечивая подвод вакуума к секторам дисков и отвод фильтрата. - В чём преимущества трубчатой конструкции перед чугунным ячейковым валом?
Ключевые преимущества нашей конструкции: значительно улучшены гидродинамические процессы за счёт оптимизированной геометрии коллекторов, увеличен ресурс ряда узлов благодаря антиабразивным полиуретановым покрытиям, а также обеспечена возможность модернизации действующего фильтра без замены всего агрегата. В результате вы получаете фильтр с улучшенными технологическими показателями: уменьшенной влажностью осадка, увеличенной производительностью, повышенным межремонтным периодом и сниженными эксплуатационными затратами. - Какие узлы фильтра можно модернизировать одновременно с заменой вала?
Для повышения эффективности работы действующих вакуум-фильтров мы предлагаем провести модернизацию путём замены следующих узлов: ячейкового вала с приводным колесом и опорными подшипниками, двух распределительных головок, опор подшипников и привода вала, а также отводящих фильтрат патрубков с компенсаторами. Дополнительно может быть проведена модернизация системы отдувки осадка и системы отвода фильтрата (замена ресиверов и ловушек), а также установлена система автоматического поддержания уровня пульпы в ванне. В результате вы получаете фактически новую фильтровальную установку по более низкой стоимости. - Какие данные нужно подготовить для подбора трубчатого вала?
Для подбора вала необходимо указать модель фильтра, исполнение установленного вала и данные с его чертежа или маркировки. Это поможет определить подходящий вариант и проверить совместимость перед заменой. При формировании заказа необходимо заполнить опросный лист в полном объёме по всем пунктам, при необходимости указать дополнительные требования к конструкции и комплектации для согласования технического задания. - Что входит в комплект поставки трубчатого вала?
В комплект поставки входит трубчатый вал в комплектации согласно опросному листу или техническому заданию, техническая документация и комплект ЗИП для соответствующего исполнения. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель фильтра (ДШ-100, ДШ-63 или ДОО-80), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для трубчатого вала следует указывать исполнение и данные с чертежа или маркировки установленного узла. Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют трубчатые коллекторы, центральная несущая труба, съёмные цапфы и опорные подшипники скольжения. Рекомендуется регулярно проверять состояние антиабразивных полиуретановых покрытий, контролировать герметичность соединений коллекторов и работу распределительных головок. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обезвоживания и продлевать срок службы оборудования. - Какие данные нужны для монтажа и комплектации?
Для монтажа и комплектации трубчатого вала необходимо предоставить информацию о модели фильтра, исполнении установленного вала и данные с его чертежа или маркировки. Порядок замены и требования к эксплуатации следует согласовать для конкретного исполнения по его технической документации. При необходимости заказчик может запросить модернизацию системы отдувки осадка, системы отвода фильтрата, а также установку системы автоматического поддержания уровня пульпы в ванне.
