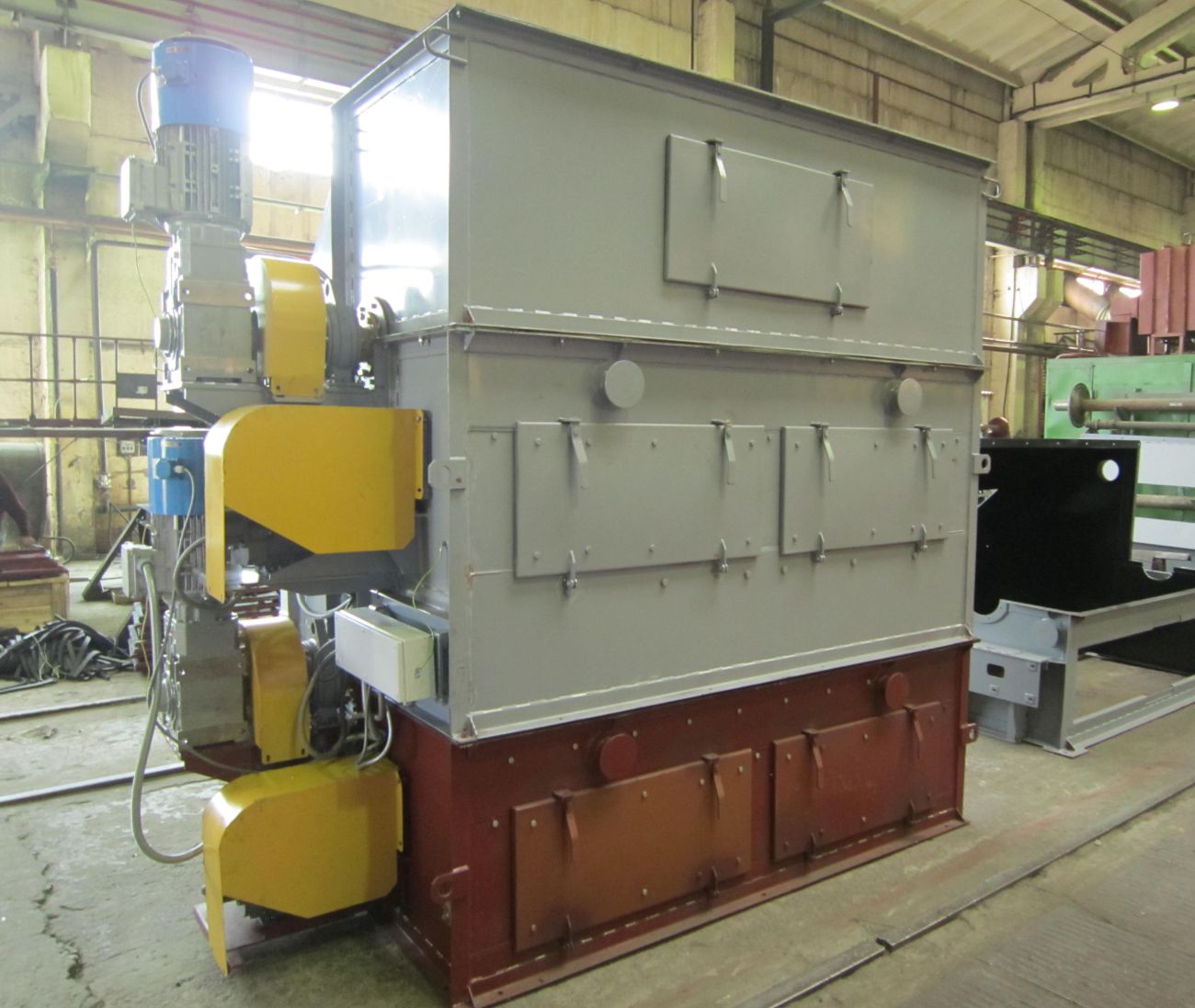

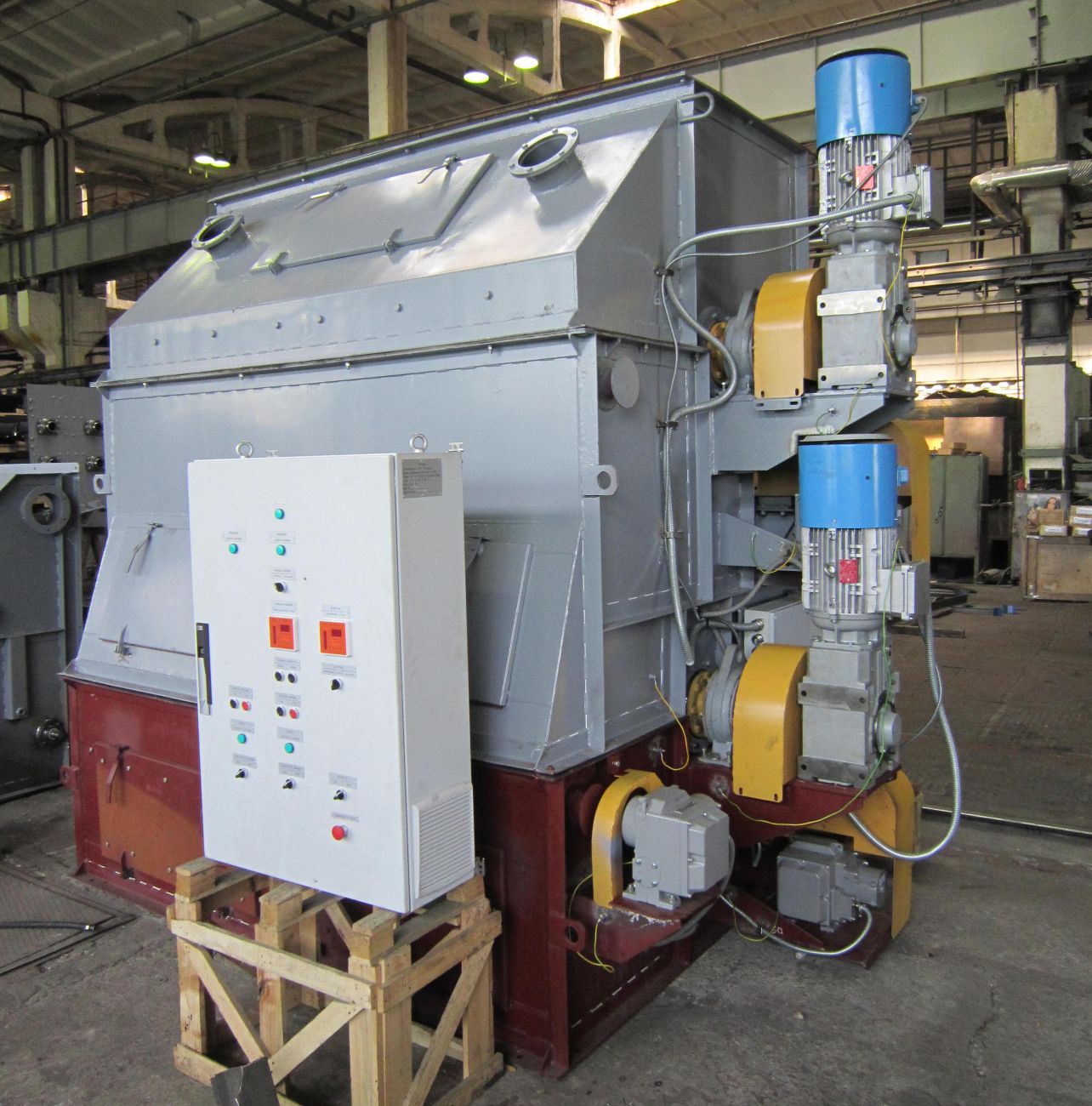

Сепаратор магнитный барабанный для сухого обогащения мелкодробленых сильномагнитных руд, а также для извлечения ферромагнитных примесей из стружки и кусковых отходов цветных металлов и их сплавов.
На базе серийных изделий освоено производство сепараторов с повышенной индукцией на поверхности барабанов (0,25 Тл), что позволяет повысить производительность сепарации более, чем на 20 %. Это важно при общем снижении содержания железа в исходном питании и для обеспечения стабильности работы действующих линий мокрой магнитной сепарации. Обозначение сепараторов с повышенной магнитной индукцией отличается наличием индекса «А»
По заказу потребителей возможна разработка и поставка сепараторов ПБС с диаметром барабана 1200 и 1500 мм и длиной от 1000 до 3000 мм с индукцией от 0,1 до 0,31 Тл.
Сепараторы могут комплектоваться устройствами частотного регулирования оборотов асинхронного двигателя (вместо ступенчатого регулирования сменными звёздочками), что обеспечивает возможность настройки сепаратора на необходимый скоростной режим в зависимости от условий питания. Вместо устаревших приводов с цепной передачей применены компактные прямые приводы на базе коническо-цилиндрических мотор- редукторов.
Полная техническая характеристика сепаратора 2ПБС-90/250
| Производительность по исходному твердому материалу, т/ч | 500 |
| Магнитная индукция на поверхности барабана, Тл не менее | 0,138(для нижнего барабана) |
| Диаметр барабана, мм | 900 |
| Длина барабана, мм (включая реборды) | 2500 |
| Номинальная мощность эл.привода, кВт, не более | 8 |
| Крупность питания, мм | 0-25 |
| Габаритные размеры, мм | 3500х2500х3250 |
| Масса, кг | 8500 |
| Количество барабанов | 2 |
Часто задаваемые вопросы о сепараторе 2ПБС-90/250
- Какие задачи решает сепаратор 2ПБС-90/250?
Наш сепаратор 2ПБС-90/250 — это магнитный барабанный аппарат, созданный для сухого обогащения мелкодробленых сильномагнитных руд. Кроме того, он эффективно извлекает ферромагнитные примеси из стружки и кусковых отходов цветных металлов и их сплавов. Сепаратор востребован на предприятиях горнорудной и металлургической промышленности, где требуется стабильная и производительная переработка магнетитового сырья. Производительность по исходному твердому материалу достигает 500 т/ч, а крупность питания составляет 0–25 мм. - На каком принципе основана работа сепаратора 2ПБС-90/250?
В основе работы лежит разделение материала по магнитным свойствам с помощью двух вращающихся барабанов. Каждый барабан представляет собой тонкостенный цилиндр с двумя крышками, вращающийся на шарикоподшипниках, установленных на неподвижной оси. Внутри барабана на оси закреплено ярмо магнитной системы с блоками из постоянных магнитов. При вращении барабана магнитные частицы притягиваются к его поверхности и выносятся в зону разгрузки, а немагнитные — ссыпаются в отдельный лоток. Магнитная индукция на поверхности нижнего барабана составляет не менее 0,138 Тл. Такая двухбарабанная компоновка обеспечивает последовательную обработку материала и повышает полноту извлечения магнитной фракции. - С какими материалами может работать этот сепаратор?
Сепаратор 2ПБС-90/250 подходит для сухого обогащения мелкодробленых сильномагнитных руд крупностью 0–25 мм. Он также применяется для извлечения ферромагнитных примесей из стружки и кусковых отходов цветных металлов и их сплавов. Влажность перерабатываемого материала не должна превышать 4 %. - В чём преимущества сепаратора 2ПБС-90/250 перед аналогами?
Наша модель имеет ряд ключевых преимуществ. Во-первых, на базе серийных изделий освоено производство сепараторов с повышенной индукцией на поверхности барабанов — 0,25 Тл, что позволяет повысить производительность сепарации более чем на 20 %. Это особенно важно при общем снижении содержания железа в исходном питании и для обеспечения стабильности работы действующих линий мокрой магнитной сепарации. Обозначение сепараторов с повышенной магнитной индукцией отличается наличием индекса «А». Во-вторых, сепараторы могут комплектоваться устройствами частотного регулирования оборотов асинхронного двигателя, что обеспечивает возможность настройки на необходимый скоростной режим в зависимости от условий питания. В-третьих, вместо устаревших приводов с цепной передачей применены компактные прямые приводы на базе коническо-цилиндрических мотор-редукторов. - Какими техническими характеристиками обладает сепаратор 2ПБС-90/250?
Производительность по исходному твердому материалу — 500 т/ч. Магнитная индукция на поверхности барабана — не менее 0,138 Тл (для нижнего барабана). Диаметр барабана — 900 мм. Длина барабана (включая реборды) — 2500 мм. Номинальная мощность электропривода — не более 8 кВт. Крупность питания — 0–25 мм. Габаритные размеры — 3500×2500×3250 мм. Масса — 8500 кг. Количество барабанов — 2. - Как обслуживать сепаратор 2ПБС-90/250 в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния магнитных барабанов, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность футеровки барабанов из немагнитной нержавеющей стали, а также контролировать состояние очистителей и делителей, расположенных на корпусе. Применение прямых приводов на базе коническо-цилиндрических мотор-редукторов упрощает обслуживание и снижает трудозатраты по сравнению с цепными передачами. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют магнитные барабаны и их футеровка, подшипниковые узлы, а также ярмо магнитной системы с блоками постоянных магнитов. Рекомендуется регулярно проверять степень износа футеровочных листов, состояние очистителей барабанов и работу делителей. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (2ПБС-90/250), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать тип блоков постоянных магнитов. Для барабанов — параметры футеровочных листов из немагнитной нержавеющей стали. При подборе привода — тип мотор-редуктора. Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора 2ПБС-90/250 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, влажность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 3500×2500×3250 мм. При необходимости заказчик может запросить устройство частотного регулирования оборотов асинхронного двигателя, а также сепараторы с повышенной магнитной индукцией (индекс «А»). По заказу потребителей возможна разработка и поставка сепараторов ПБС с диаметром барабана 1200 и 1500 мм и длиной от 1000 до 3000 мм с индукцией от 0,1 до 0,31 Тл.
