Сепаратор магнитный ПБС-90/150 предназначен для сухого обогащения мелкодробленой магнетитовой руды (угля) крупностью 0¸15 (8) мм с целью получения аглоруды, а также для обогащения дробленых руд крупностью до 50 мм и влажностью до 4 %.
Применяется в горнорудной промышленности.

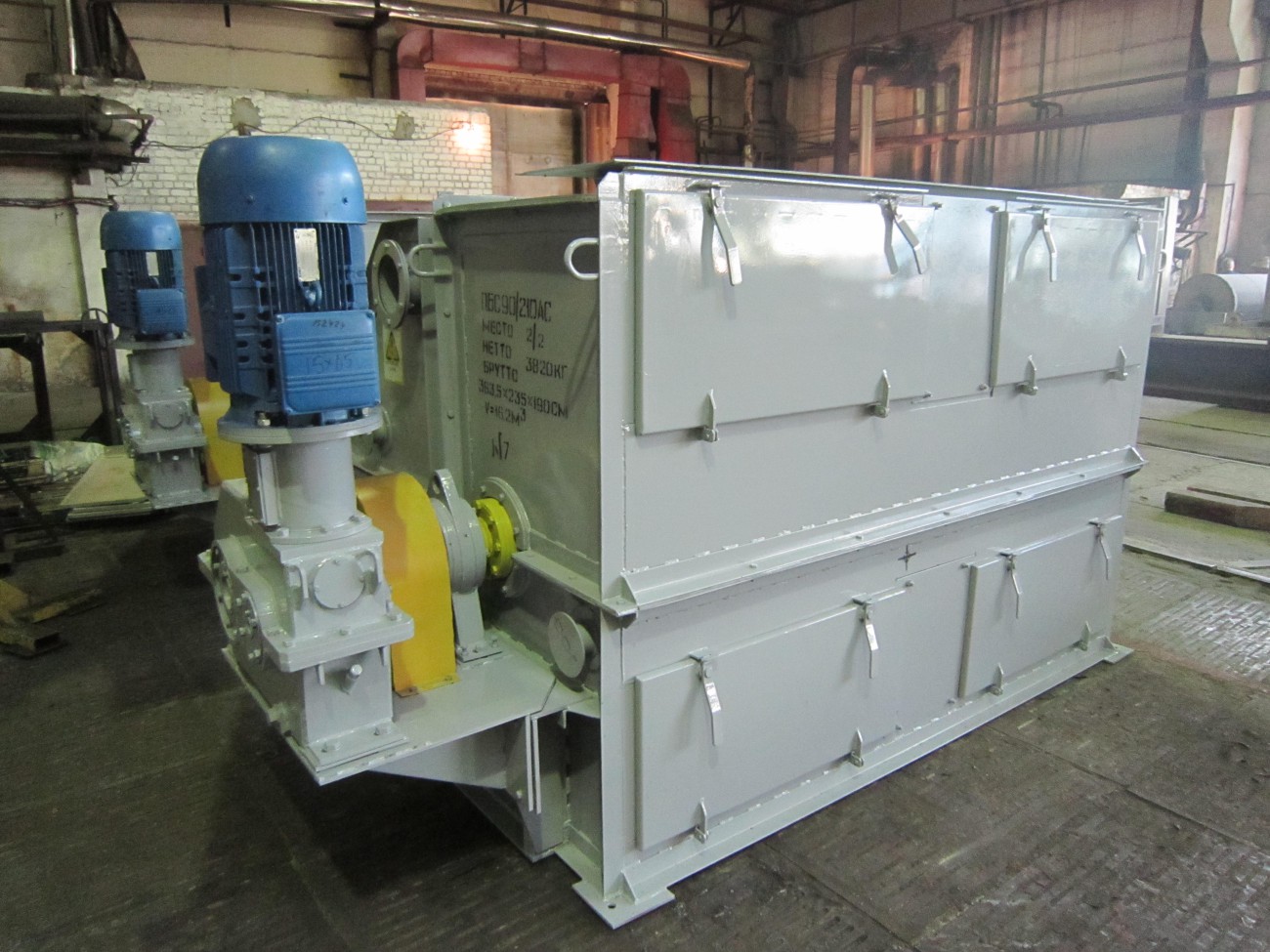

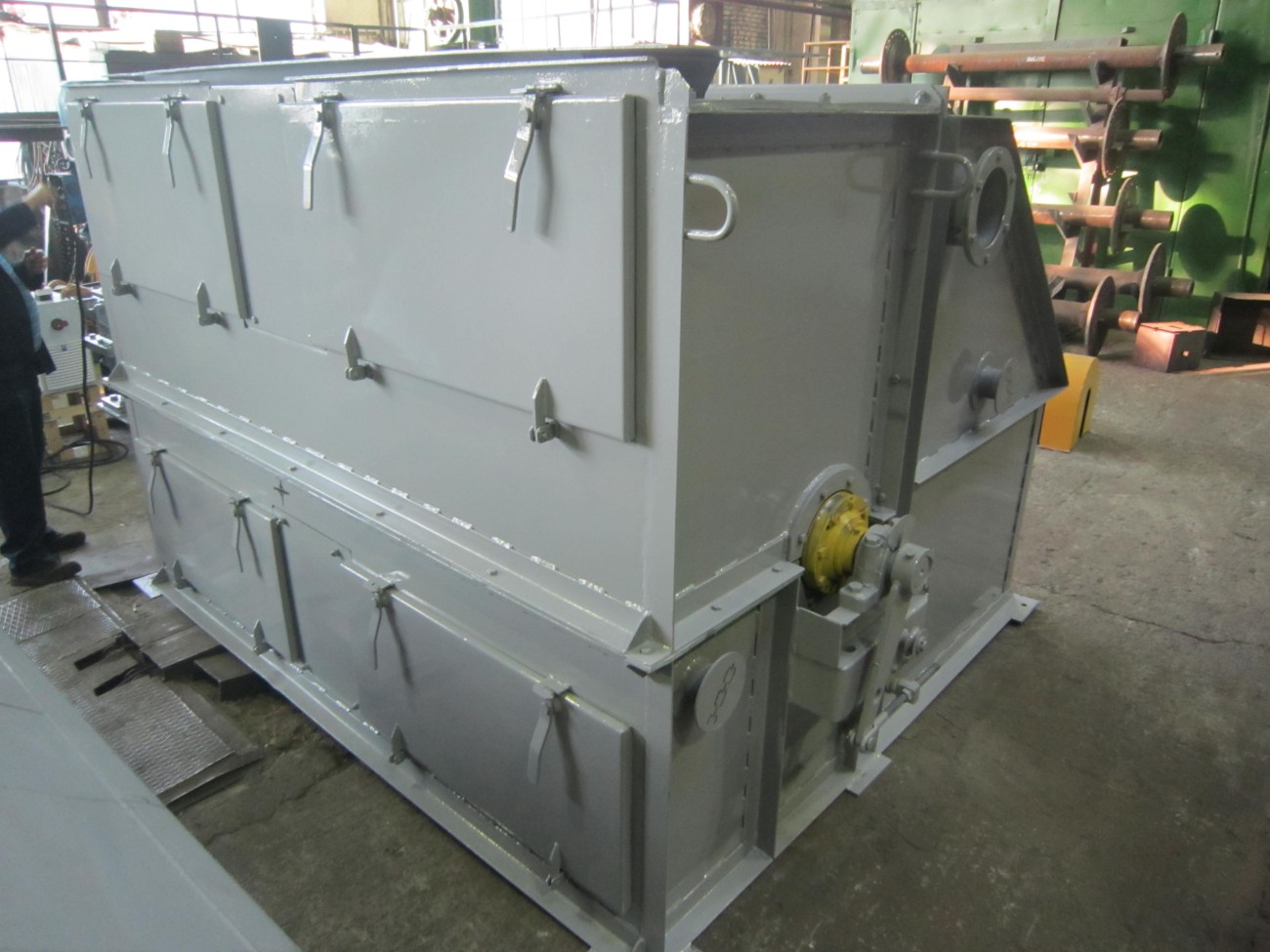

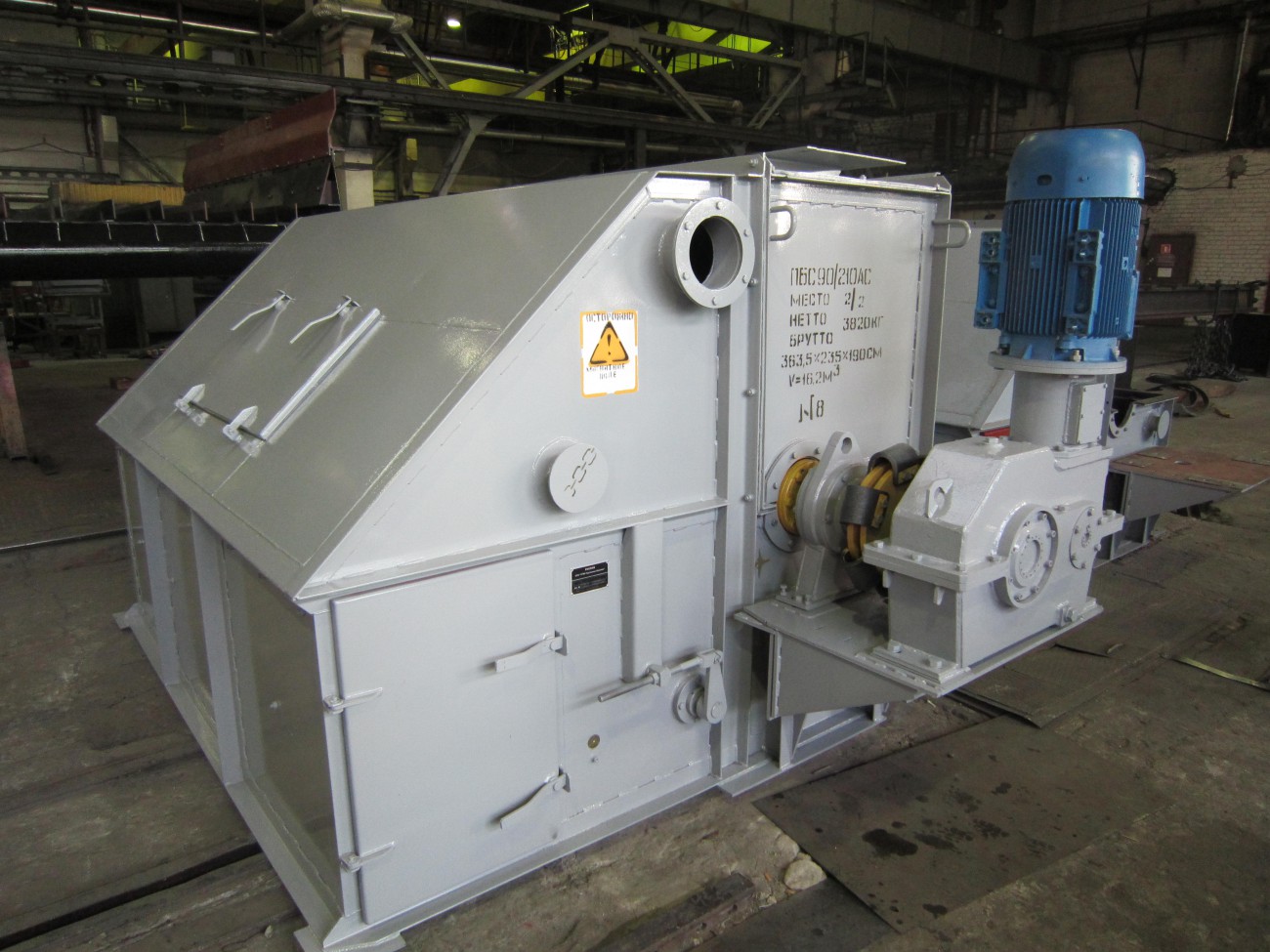

На корпусе сепаратора располагается привод магнитного барабана, делитель, очиститель и их исполнительные механизмы.
Магнитный барабан является основным рабочим органом и представляет собой тонкостенный цилиндр с двумя крышками, вращающийся на шарикоподшипниках, установленных на неподвижной оси. Обечайка барабана снаружи футерована листами из немагнитной нержавеющей стали. Внутри барабана на его неподвижной оси закреплено ярмо магнитной системы, на котором установлены магнитные блоки из постоянных магнитов.
Принцип работы сепаратора основан на выделении из потока магнетитовой руды магнитных фракций с помощью магнитного поля, создаваемого магнитной системой на поверхности вращающегося барабана.
Полная техническая характеристика
| Производительность по исходному твердому материалу, т/ч | 80-120 |
| Магнитная индукция на поверхности барабана, Тл не менее | 0,148 |
| Диаметр барабана, мм | 900 |
| Длина барабана, мм (включая реборды) | 1500 |
| Номинальная мощность эл.привода, кВт, не более | 5,5 |
| Крупность питания, мм | 50 |
| Габаритные размеры, мм | 2500х2200х2000 |
| Масса, кг | 3700 |
| Количество барабанов | 1 |
Часто задаваемые вопросы о сепараторе ПБС-90/150
- Для каких задач предназначен сепаратор ПБС-90/150?
Сепаратор магнитный ПБС-90/150 создан для сухого обогащения мелкодробленой магнетитовой руды и угля крупностью 0–15 (8) мм с целью получения аглоруды. Кроме того, он применяется для обогащения дробленых руд крупностью до 50 мм и влажностью до 4 %. Основная сфера использования — горнорудная промышленность, где сепаратор обеспечивает первичное обогащение железорудного сырья. - Каков принцип работы сепаратора ПБС-90/150?
В основе работы лежит выделение магнитных фракций из потока магнетитовой руды с помощью магнитного поля, создаваемого магнитной системой на поверхности вращающегося барабана. Магнитный барабан — основной рабочий орган — представляет собой тонкостенный цилиндр с двумя крышками, вращающийся на шарикоподшипниках, установленных на неподвижной оси. Обечайка барабана снаружи футерована листами из немагнитной нержавеющей стали. Внутри барабана на неподвижной оси закреплено ярмо магнитной системы с блоками из постоянных магнитов. При вращении барабана магнитные частицы притягиваются к его поверхности и выносятся в зону разгрузки, а немагнитные — ссыпаются в отдельный лоток. - С какими материалами может работать этот сепаратор?
Сепаратор ПБС-90/150 подходит для сухого обогащения мелкодробленой магнетитовой руды (угля) крупностью 0–15 (8) мм, а также для обогащения дробленых руд крупностью до 50 мм. Влажность перерабатываемого материала не должна превышать 4 %. - В чём преимущества сепаратора ПБС-90/150 перед аналогами?
Наш сепаратор характеризуется повышенной напряжённостью магнитного поля и более сильной магнитной индукцией, что способствует снижению содержания железа в отвальных «хвостах» и улучшению качественных характеристик первичного концентрата, поступающего на дальнейшую переработку. Магнитная индукция на поверхности барабана составляет не менее 0,148 Тл. Применение постоянных магнитов вместо электромагнитов обеспечивает стабильность магнитного поля и снижение энергопотребления — номинальная мощность привода составляет всего 5,5 кВт. Обечайка барабана футерована немагнитной нержавеющей сталью, что защищает поверхность от абразивного износа. - Какими техническими характеристиками обладает сепаратор ПБС-90/150?
Производительность по исходному твёрдому материалу — 80–120 т/ч. Магнитная индукция на поверхности барабана — не менее 0,148 Тл. Диаметр барабана — 900 мм. Длина барабана (включая реборды) — 1500 мм. Номинальная мощность электропривода — не более 5,5 кВт. Крупность питания — 50 мм. Габаритные размеры — 2500×2200×2000 мм. Масса — 3700 кг. Количество барабанов — 1. - Как обслуживать сепаратор ПБС-90/150 в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния магнитного барабана, подшипниковых узлов и магнитной системы. Рекомендуется периодически проверять целостность футеровки барабана из немагнитной нержавеющей стали, а также контролировать состояние очистителя и делителя, расположенных на корпусе. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют магнитный барабан и его футеровка, подшипниковые узлы, а также ярмо магнитной системы с блоками постоянных магнитов. Рекомендуется регулярно проверять степень износа футеровочных листов, состояние очистителя барабана и работу делителя. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ПБС-90/150), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для магнитной системы следует указывать тип блоков постоянных магнитов. Для барабана — параметры футеровочных листов из немагнитной нержавеющей стали. Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора ПБС-90/150 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, влажность, тип руды), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 2500×2200×2000 мм. При необходимости заказчик может запросить дополнительные опции в соответствии с условиями эксплуатации на конкретном предприятии.
