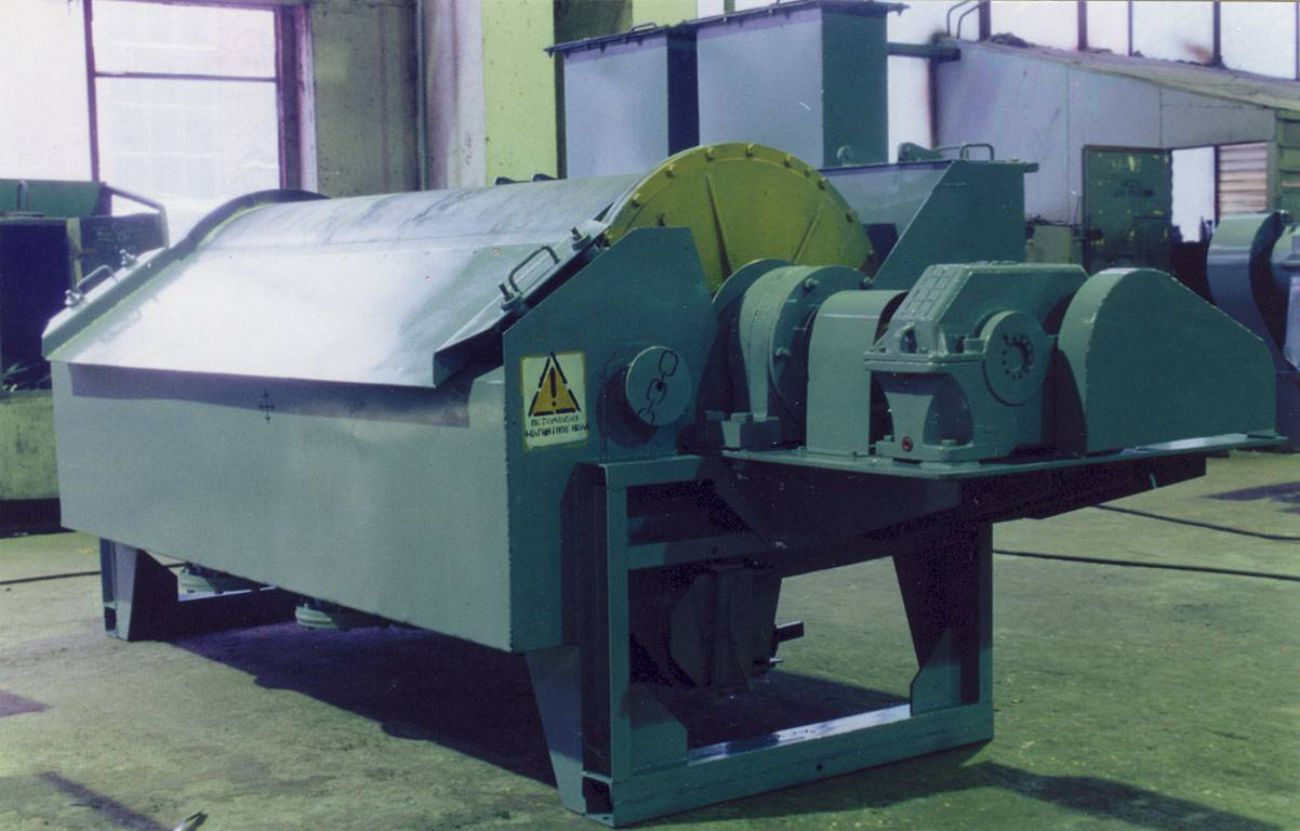

Сепаратор электромагнитный барабанный, предназначен для регенерации тяжелой среды с магнетитовым утяжелителем и для мокрого обогащения магнетитовых руд.
Сепараторы магнитные барабанные ЭБМ предназначены для регенерации тяжелосредной суспензий с магнетитовым утяжелителем в установках для обогащения углей и сланцев, а также для мокрого обогащения магнетитовых руд.
Сепаратор представляет собой однобарабанный агрегат с нижним питанием, вращением против хода сепарируемого материала, работающий при постоянном уровне пульпы в противоточной ванне с глубоким погружением барабана (уровень пульпы несколько выше оси барабана).
Применение магнитных систем на ферритовых постоянных магнитах снижает эксплуатационные затраты, повышает надёжность и удобство обслуживания и ремонта.
Полная техническая характеристика
| Производительность по исходному твердому материалу, м3/ч | 400 |
| Магнитная индукция на поверхности барабана, Тл не менее | 0,264 |
| Диаметр барабана, мм | 900 |
| Длина барабана, мм | 2500 |
| Номин. мощность эл.привода, кВт, не более | 3 |
| Крупность питания, мм | 0-1 |
| Габаритные размеры, мм | 3900х2300х2200 |
| Масса, кг | 8500 |
| Мощность, потребляемая электромагнитной системой, кВт ,не более | 28 |
| Количество барабанов | 1 |
Часто задаваемые вопросы о сепараторе ЭБМ-90/250
- Для каких технологических задач предназначен сепаратор ЭБМ-90/250?
Сепаратор электромагнитный барабанный ЭБМ-90/250 предназначен для регенерации тяжелой среды с магнетитовым утяжелителем и для мокрого обогащения магнетитовых руд. Он применяется в установках для обогащения углей и сланцев, а также на предприятиях, где требуется извлечение магнетита из суспензий. Сепаратор представляет собой однобарабанный агрегат с нижним питанием, вращением против хода сепарируемого материала, работающий при постоянном уровне пульпы в противоточной ванне с глубоким погружением барабана (уровень пульпы несколько выше оси барабана). - Каков принцип работы сепаратора ЭБМ-90/250?
В основе работы лежит электромагнитный принцип разделения. Магнитная система создает поле, под действием которого магнитные частицы утяжелителя притягиваются к поверхности вращающегося барабана и выносятся в зону разгрузки, а немагнитные частицы увлекаются водным потоком и выводятся отдельно. Применение магнитных систем на ферритовых постоянных магнитах снижает эксплуатационные затраты, повышает надёжность и удобство обслуживания и ремонта. Магнитная индукция на поверхности барабана составляет не менее 0,264 Тл. - С какими материалами может работать этот сепаратор?
Сепаратор ЭБМ-90/250 подходит для регенерации тяжелосредной суспензии с магнетитовым утяжелителем, а также для мокрого обогащения магнетитовых руд. Крупность питания составляет 0–1 мм. Производительность по исходному твердому материалу достигает 400 м³/ч. - В чём преимущества сепаратора ЭБМ-90/250 перед аналогами?
Наша модель имеет ряд ключевых преимуществ. Во-первых, применение магнитных систем на ферритовых постоянных магнитах снижает эксплуатационные затраты, повышает надёжность и удобство обслуживания и ремонта. Во-вторых, конструкция с нижним питанием и противоточной ванной с глубоким погружением барабана обеспечивает эффективное извлечение магнитных частиц. В-третьих, сепаратор отличается высокой производительностью (до 400 м³/ч) при умеренном энергопотреблении — номинальная мощность электропривода составляет не более 3 кВт. - Какими техническими характеристиками обладает сепаратор ЭБМ-90/250?
Производительность по исходному твердому материалу — 400 м³/ч. Магнитная индукция на поверхности барабана — не менее 0,264 Тл. Диаметр барабана — 900 мм, длина — 2500 мм. Номинальная мощность электропривода — не более 3 кВт. Крупность питания — 0–1 мм. Габаритные размеры — 3900×2300×2200 мм. Масса — 8500 кг. Мощность, потребляемая электромагнитной системой, — не более 28 кВт. Количество барабанов — 1. - Как обслуживать сепаратор ЭБМ-90/250 в процессе эксплуатации?
Уход за сепаратором включает регулярный контроль состояния барабана, электромагнитной системы и подшипниковых узлов. Применение ферритовых постоянных магнитов упрощает обслуживание и повышает надёжность конструкции. Рекомендуется периодически проверять целостность ванны и разгрузочных желобов, а также контролировать уровень пульпы в противоточной ванне. Своевременный контроль этих узлов позволяет поддерживать стабильную эффективность обогащения и продлевать срок службы оборудования. - Какие узлы требуют особого внимания при обслуживании?
Особого внимания требуют барабан и его поверхность, электромагнитная система, а также подшипниковые узлы. Рекомендуется регулярно проверять магнитную индукцию на поверхности барабана (не менее 0,264 Тл), контролировать состояние ванны и системы подачи пульпы. Своевременный контроль этих узлов позволяет предотвращать незапланированные простои и сохранять высокое качество концентрата. - Можно ли адаптировать сепаратор под конкретные условия обогащения?
Да, сепараторы серии ЭБМ могут комплектоваться в зависимости от требований технологического процесса. Модельный ряд включает как ЭБМ-90/250, так и ЭБМ-80/170 П с производительностью 270 м³/ч. Выбор конкретной модели определяется характеристиками перерабатываемого материала, требуемой производительностью и компоновкой оборудования в технологической линии. При необходимости заказчик может запросить дополнительные опции в соответствии с условиями эксплуатации. - Насколько надёжен сепаратор при непрерывной работе?
Сепаратор ЭБМ-90/250 спроектирован для интенсивной эксплуатации на обогатительных фабриках. Применение магнитных систем на ферритовых постоянных магнитах снижает эксплуатационные затраты и повышает надёжность. Мощность, потребляемая электромагнитной системой, составляет не более 28 кВт, что обеспечивает экономичную работу. Всё это делает сепаратор надёжным решением для непрерывной работы в составе обогатительных комплексов. - Что нужно указать при заказе запасных частей?
При заказе запасных частей необходимо указать модель сепаратора (ЭБМ-90/250), заводской номер оборудования, а также точное наименование и количество требуемых деталей согласно каталогу запасных частей. Для электромагнитной системы следует указывать параметры магнитной индукции (не менее 0,264 Тл). Для барабана — его диаметр (900 мм) и длину (2500 мм). При подборе привода — его мощность (не более 3 кВт). Существующая дилерская сеть позволяет оперативно решать вопросы обеспечения потребителей оборудованием и запасными частями. - Какие данные нужны для монтажа и комплектации сепаратора?
Для монтажа и комплектации сепаратора ЭБМ-90/250 необходимо предоставить информацию о характеристиках перерабатываемого материала (крупность, тип руды или суспензии), требуемой производительности, а также о компоновке оборудования в технологической линии. Габаритные размеры сепаратора для проектирования фундамента и подвода коммуникаций: 3900×2300×2200 мм. При необходимости заказчик может запросить исполнение с различными параметрами магнитной системы в зависимости от требований технологического процесса.
